L'affuteuse d'outils de grande dimension made in France
La solution 5 axes indispensable pour l'affûtage de vos outils de moyenne à grande taille | Diamètres Ø5 à 40 mm | Longueur maximale 2000 mm
Points clés

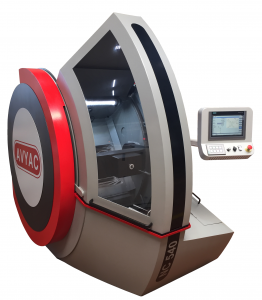

Compact, robuste avec un carrenage facilement reconnaissable, l’Avyac NC540 est une affûteuse automatique CNC 5 axes spécialement conçue pour le réaffûtage et la rectification de haute précision de forets HSS et carbure de moyens à grands diamètres (jusqu’à Ø 40 mm) et grande longueur (jusqu’à 2000mm).
Destinée aux industriels de la mécanique lourde, aux ateliers d’usinage à fort volume de perçage / forage et aux affûteurs professionnels, la NC540 permet une grande diversité de géométries d’affûtages tout en offrant une autonomie de production grâce à son automatisation et son ergonomie optimale.
- Conception robuste : Pensée pour les outils long, elle se démarque par sa stabilité, repetablité et sa précision d'affutage.
- Interface tactile intuitive : prise en main rapide, programmes préconfigurés développés en interne, formation courte pour les opérateurs
- Surface au sol optimisée : design choisi pour envelopper le mouvement de l'outil lors de l'affûtage
- Entièrement automatique : chargeur circulaire économique jusqu'à 90 outils, pour les séries ou différenciés
- Grande polyvalence : Petit et gros diamètre, foret de toute longueur et nombreux affûtages pris en charge : forets, fraises, forets 3/4, poinçons, forets aléseurs, forets à fond plat, outils de gravure, tarauds...
Spécifications techniques
Dimensions ( L x P x H)
2200 x 1600 x 2600 mm
Poids
2000 Kg
Outils affûtés
Ø 5 à 40 mm – Longueur max: standard 1000 mm (en option 2000 mm)
Electrobroche
Cônes ISO 30 ou HSK 63 – puissance 4,5 kW – max. 12000 tr / min
Outils de serrage pneumatique
Pince de précision W25, pinces à double cônes ou mandrins à 6 mors
Meules
Ø 100 à Ø 150 – CBN ou diamant – Montage jusqu’à 3 meules
Système de refroidissement
Débit 50-90 l / min, huile entière ou émulsion
Commande numérique
SIEMENS Sinumerik 840D SL avec écran tactile et moteurs à codeurs absolus
Détection d’outil
Palpeur 3D Marposs
Forets hélicoïdaux hélice à droite/gauche avec dépouille curviligne ou à facettes, forets 3/4 pour perçages profonds à 1 ou 2 lèvres, forets trépans ou forets pour la tôle, forets à fond plat, forets à bois, forets aléseurs, fraises à 1, 2, 3 ou 4 lèvres, fraises à chanfreiner, tarauds, pointes à graver, poinçons… Contactez-nous pour tout essais de faisabilité.
Options et accessoires
À qui s'adresse la NC 540 ?
1. Vous êtes affûteurs professionnels et prestataires d’affûtage
Votre problématique : Traiter des séries d’outils lourds et volumineux de grands diamètres sans immobiliser un opérateur.
Pourquoi choisir une affûteuse de forets Avyac NC540 ?
Traitez les forets de grands diamètres (jusqu’à Ø 40 mm) avec la même simplicité qu’un petit outil. La NC 540 vous permet de diversifier votre offre de prestation vers les géométries lourdes tout en garantissant des temps de cycle maîtrisés et une grande répétabilité grâce à la puissance de ses broches et sa rigidité de structure.
2. Vous êtes industriels et gros utilisateurs d’outils (Usinage lourd, forage profond, charpente métallique)
Votre problématique : Les forets de gros diamètres coûtent extrêmement cher à l’achat. Leur réaffûtage externe prend souvent plusieurs semaines et coûte cher en transport.
Pourquoi choisir une affûteuse de forets Avyac NC540 ?
Maximisez la rentabilité de votre parc d’outils de coupe. Avec la NC 540, réaffûtez vos forets gros diamètres directement dans votre usine, prolongez leur durée de vie opérationnelle de plusieurs cycles et éliminez les ruptures de stock d’outillage sur vos grands centres d’usinage.
3. Vous êtes fabricants de forets et de fraises
Votre problématique : Assurer un contrôle qualité irréprochable sur des outils de grands diamètres avec une concentricité parfaite, tout en maintenant une réactivité maximale sur les spécificités demandées par leurs clients finaux.
Pourquoi choisir une affûteuse d’outils de grande dimension NC540 ?
