NC 540

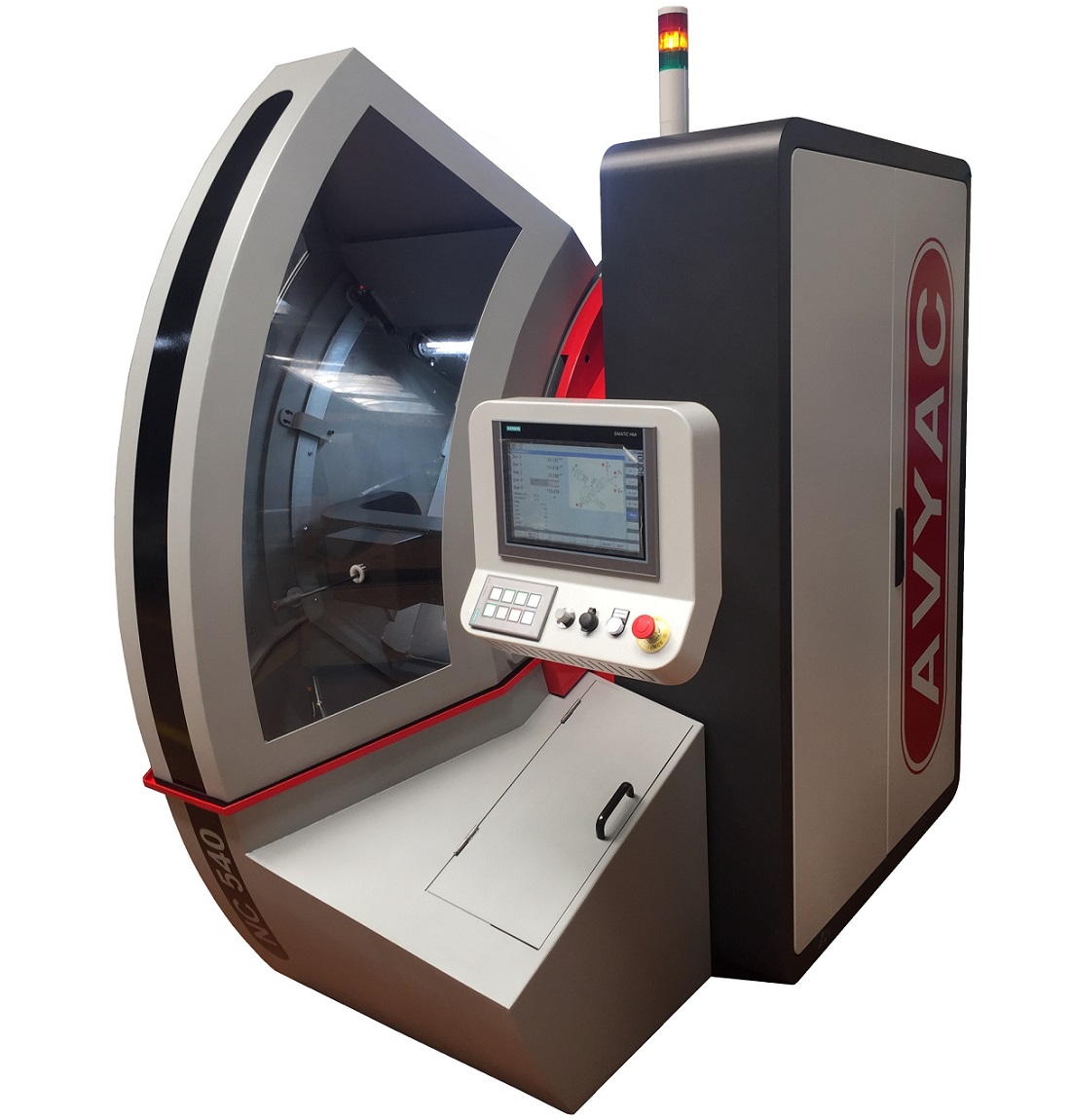

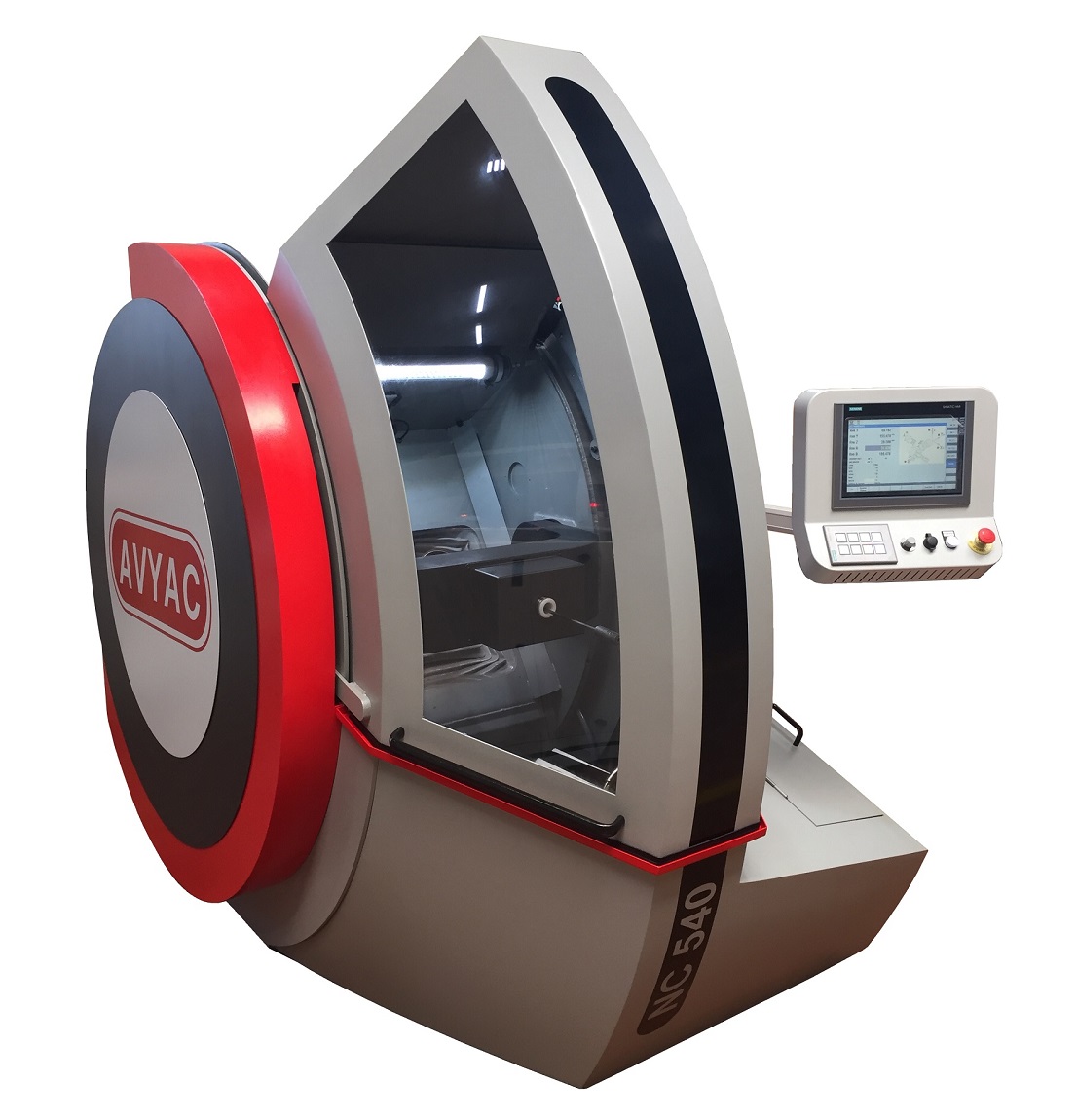

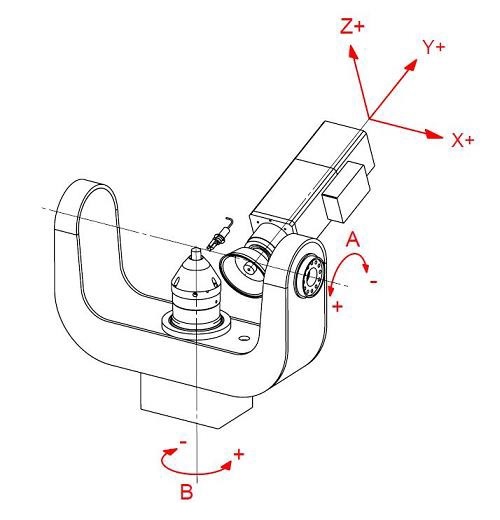

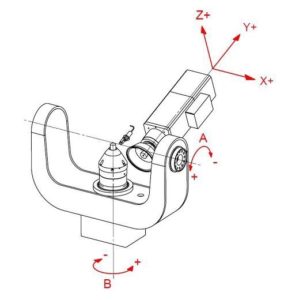

Die Must-Have 5-Achs-Maschine zum Schleifen von Hartmetall- und HSS-Bohrern von 5 bis 40 mm und 2000 mm Maximallänge

Der NC540 bietet Ihnen eine einzigartige Lösung mit einer modernen Verkleidung zum Schärfen Ihrer großen Bohrer. Hochstabil gewährleistet er die Herstellung und das Schärfen Ihrer HSS- / Hartmetallbohrer mit einer Vielzahl von Schärfgeometrien, wie z. Kegelrelief, Facetten, Stegausdünnung, zweiter Spitzenwinkel, Stufen…

Technische Daten

Maße (BxTxH)
2200 x 1600 x 2600 mm
Gewicht
2 000 kg
Werkzeug Spannen
Pneumatisch, Präzisions-Spannzange oder 6-Backen-Dorn
Schleifscheiben
Ø 100 bis Ø 150 – CBN oder Diamant
Spindel Leistung
ISO 30 – Leistung 4.5 kW – max. 12000 U/min
Pneumatische Vorrichtung zum Festhalten der
KegelRadhalteraufbau bis 3 Schleifscheiben
Kühlsystem
Förderleistung 50-90 l/min, Schleiföl oder Emulsion
CNC-Steuerung
SIEMENS Sinumerik 840D SL mit Touchscreen
Servomotoren
Siemens-Synchronmotoren mit Absolut-Encoder
Werkzeug-Taster
Marposs 3D Sensor
Werkzeug-Größen
Ø 5 bis 40 mm – Länge max.: Standard 1000 mm (optional 2000 mm)

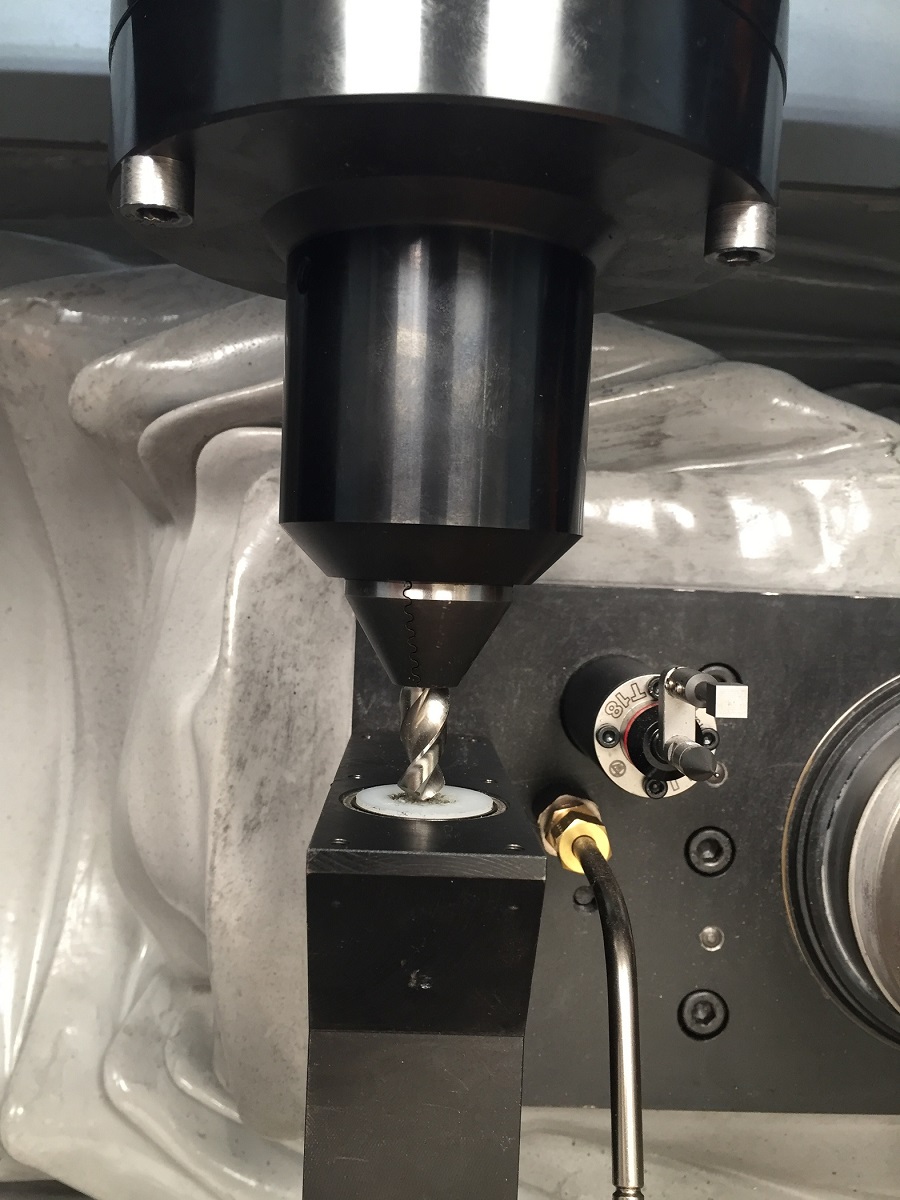

  • Rechtsdrall-Spiralbohrer mit Kegelmantel- oder Flächenanschliff ( 2/3 Schneiden )

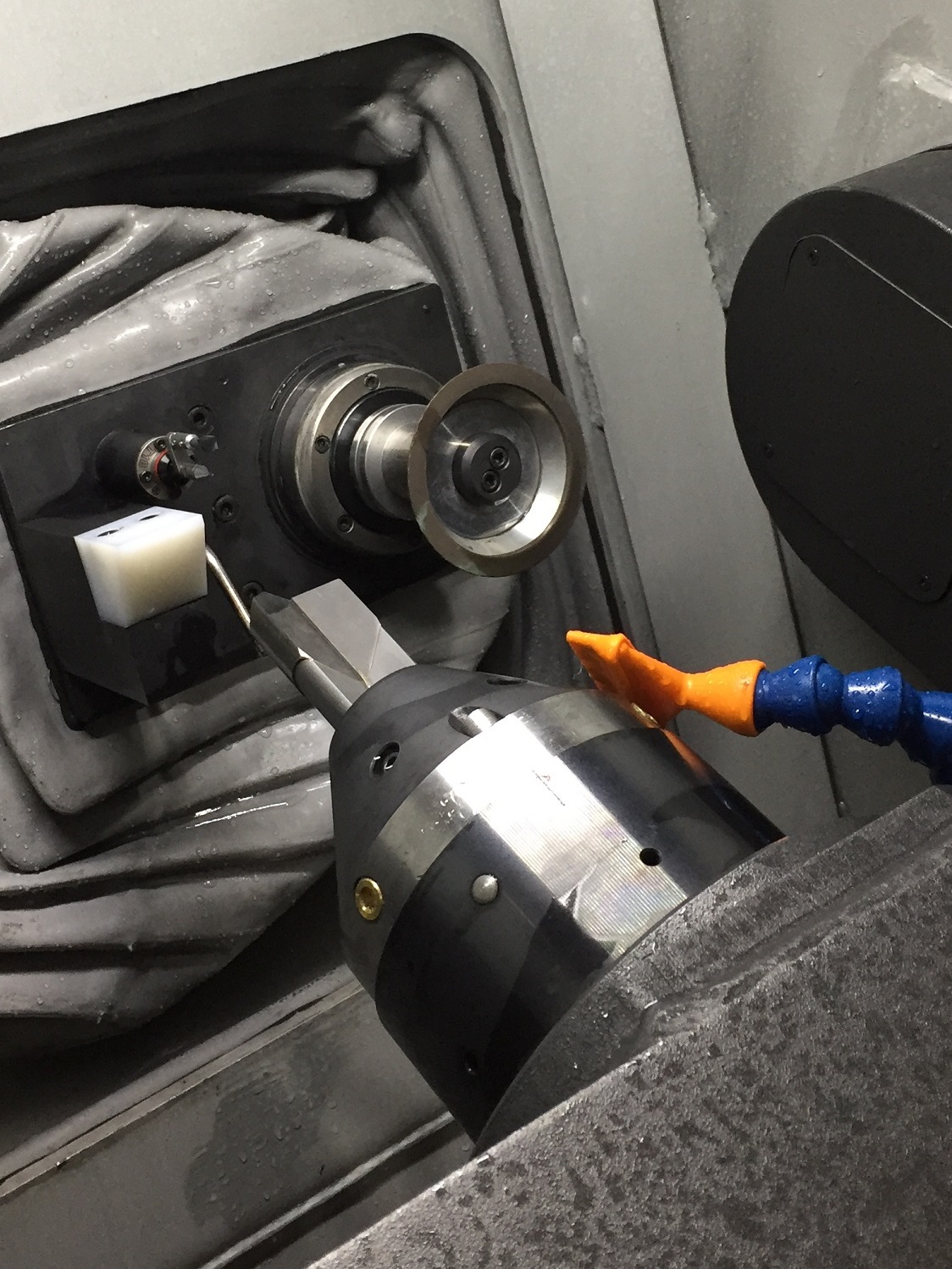

  • Einlippenbohrer zum Tieflochbohren mit 1 oder 2 Schneiden
  • Blechbohrer
  • Stufenbohrer
  • Flachbodenbohrer
  • Brad Point, Holzbearbeitungsbohrer
  • Reibahle
  • Schaftfräser mit 1, 2, 3 oder 4 Schneiden
  • Senker
  • Hähne
  • Gravierwerkzeuge
  • Schläge…

Optional

CNC-Steuerung
B&R Automation Touchpanel, mit B&R Servomotoren, anstatt SIEMENS 840D SL
Spannbereich
Pneumatisch
  • Spannbacken Ø5 bis 15 mm
  • Spannbacken Ø15 bis 27 mm
  • Spannbacken Ø 27 bis 40 mm
  • W25 Schaublin-Spannzangen
  • Bikonische Spannzangen für große Ø
Lader

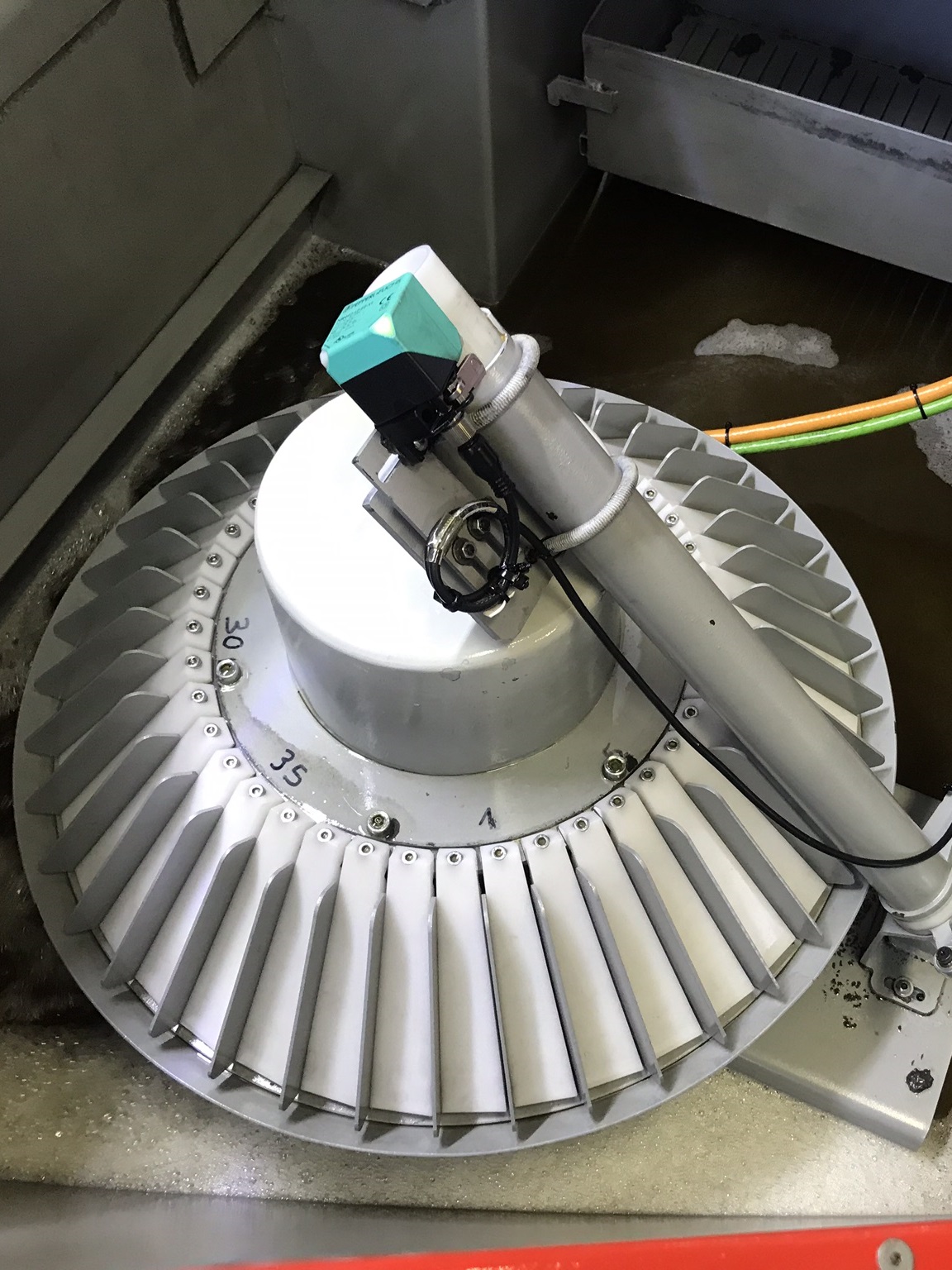

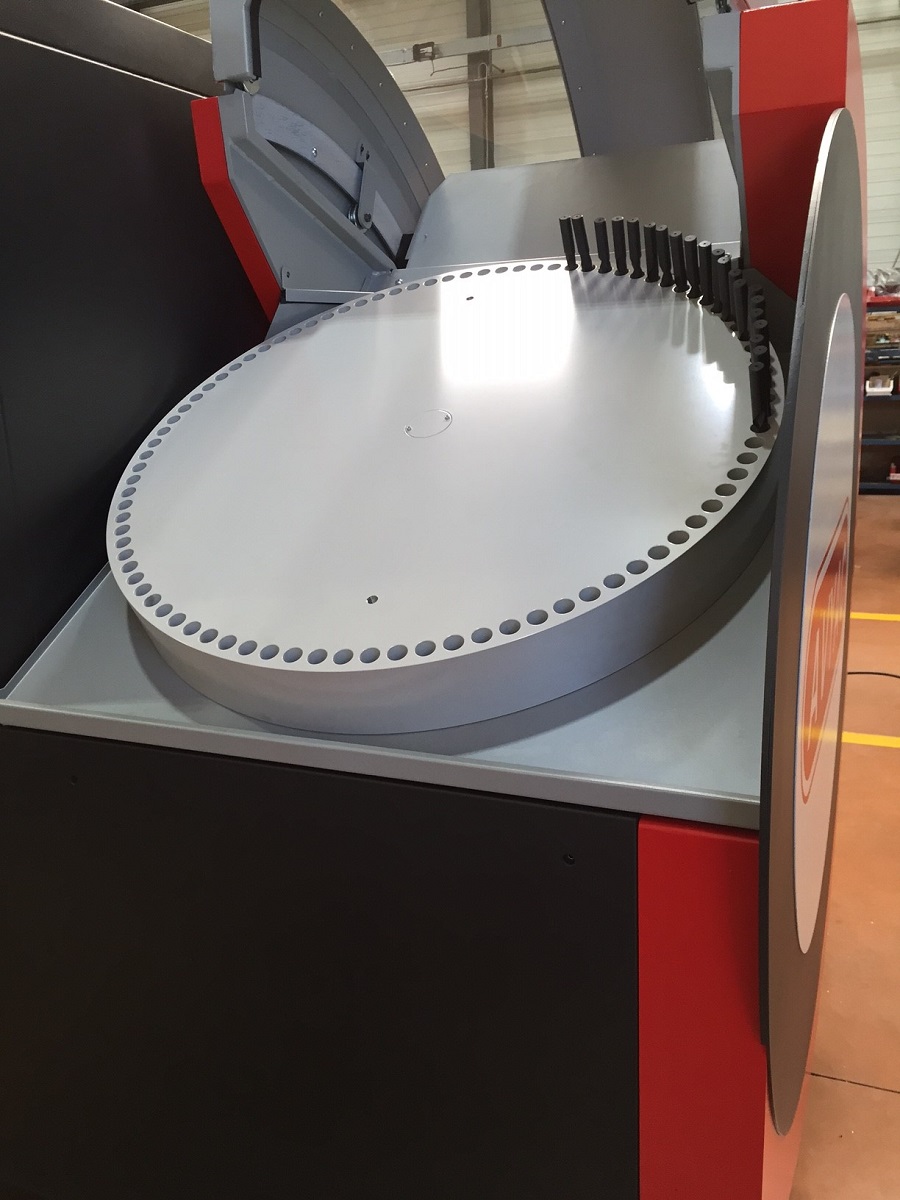

Kreislader bis zu 90 Werkzeugen, einzigartig durch Gravitation – Dia. max. Ø25 mm – Länge max. 450 mm
Standardentladung in innerer Ölschale
Seine Programmierung ermöglicht es Ihnen, für jedes Werkzeug des Laders automatisch eine andere Schärfung durchzuführen
Integriert Behälter

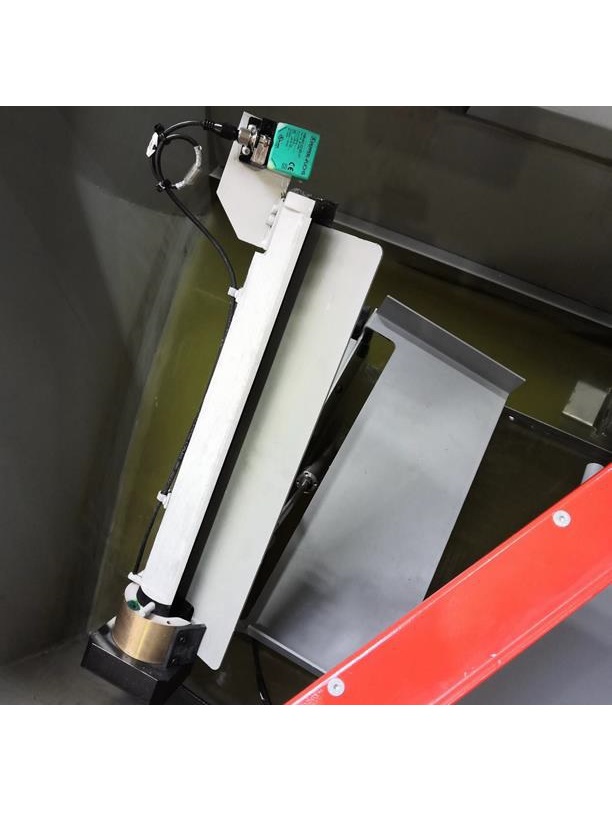

Automatische, schonende Entladesystem durch pneumatischen Antrieb, um Werkzeuge nach dem Schleifen aufzunehmen und sie zum untergetauchten Entladetank zu führen

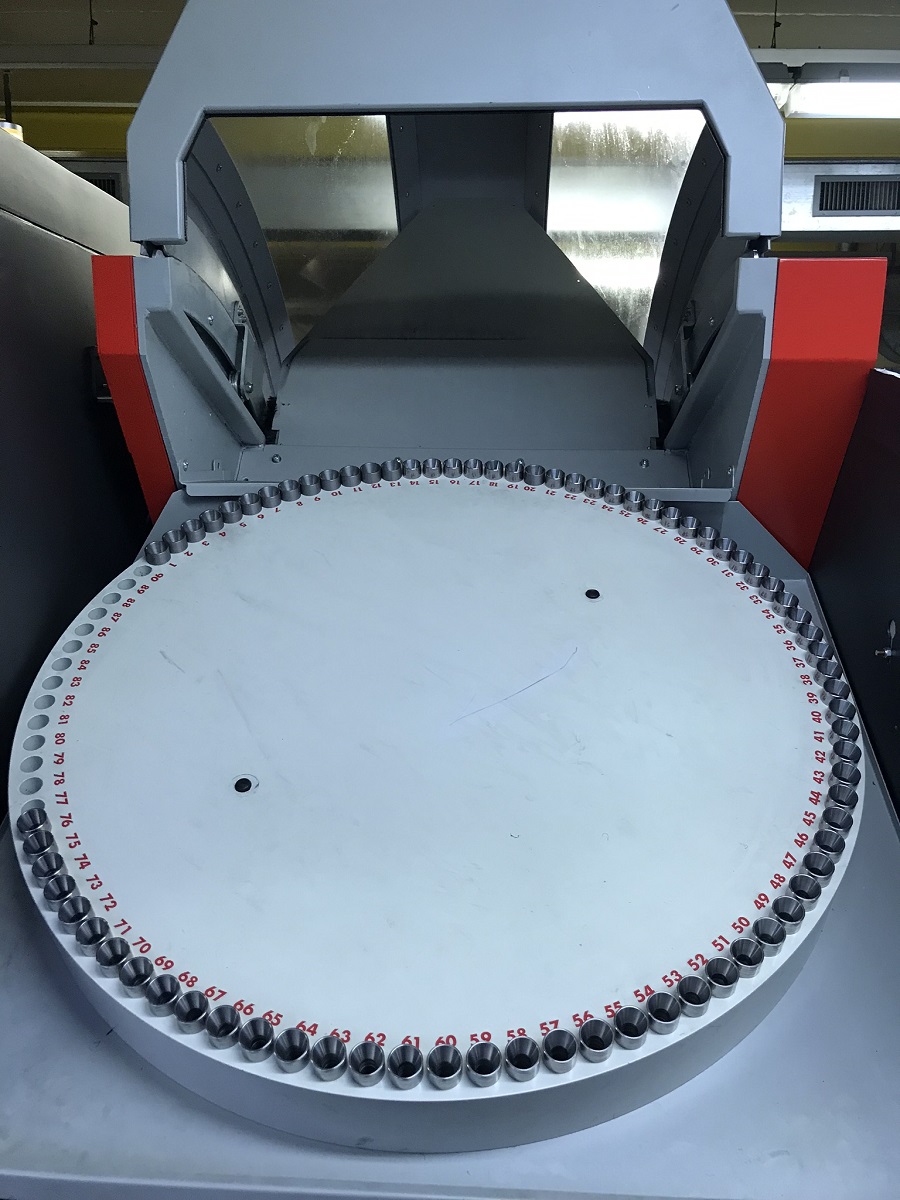

Indexiertes Entladen in einem Drehkorb
Indexiertes Entladen zum Schärfen verschiedener Bohrerdurchmesser und Sortieren nach dem Schärfen

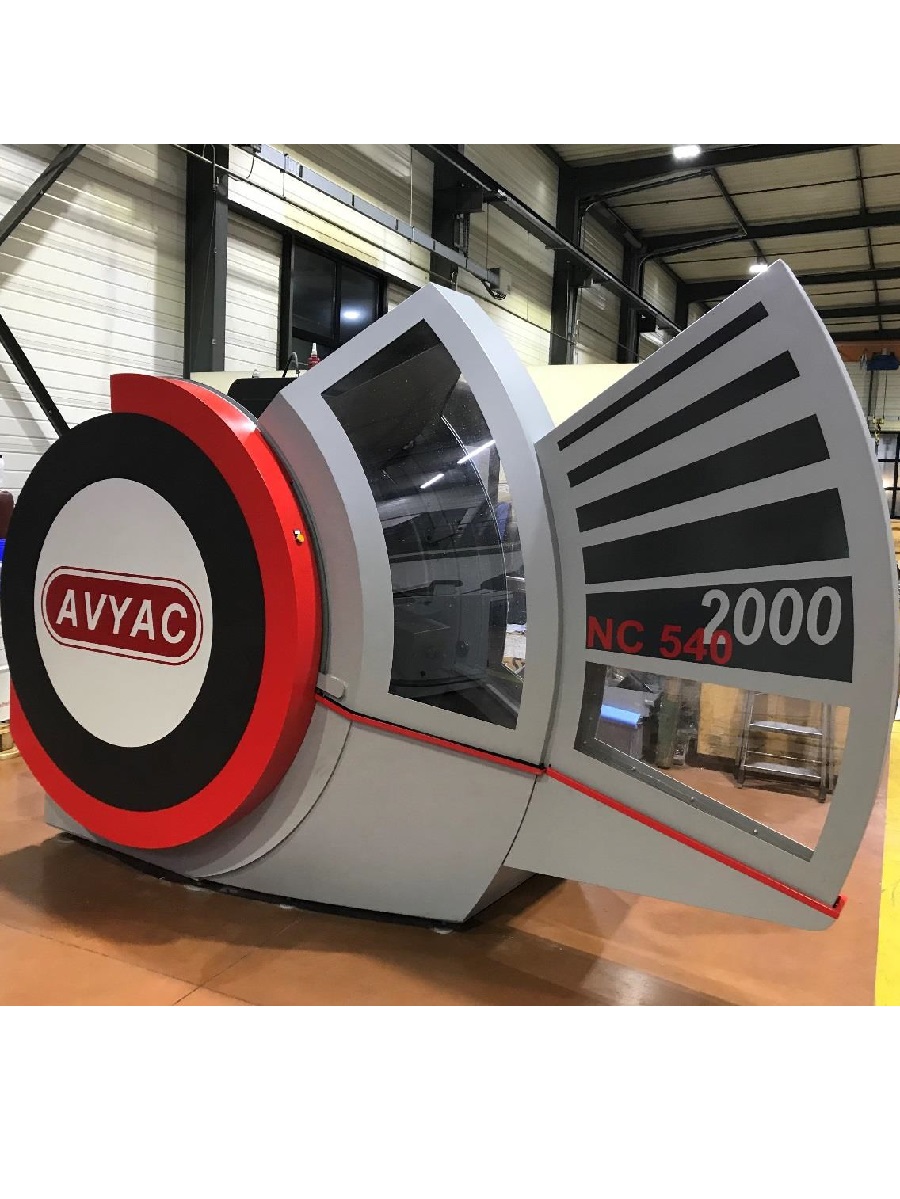

2000 mm Extension
Für lange Bohrer mit manueller Beladung

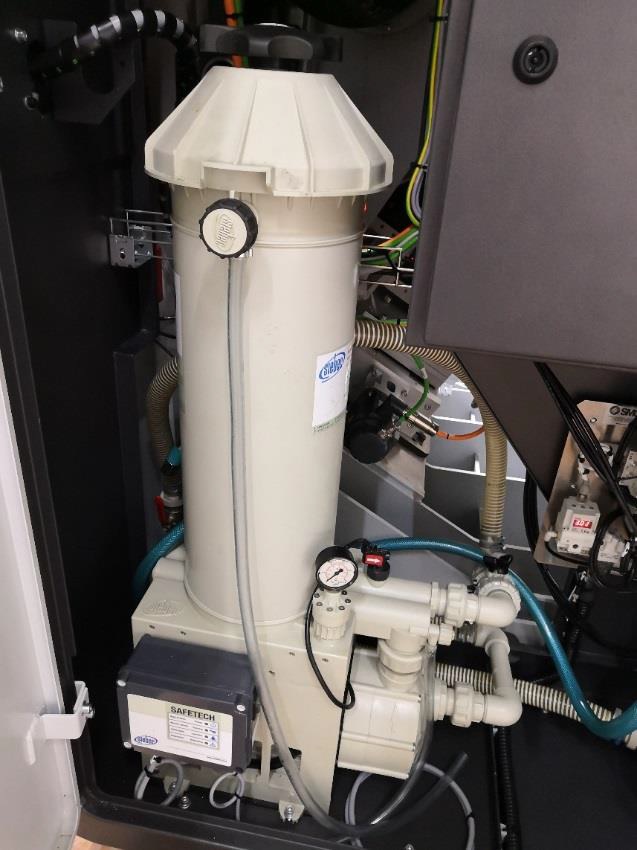

Filterung Kühlmittel
Filterkartusche für Schleiföl oder Emulsion (5μm- 20μm)
Ölnebelmessfühler
Filtration mit Zentrifugation mit Stoß, sorgt für einen sauberen Arbeitsraum

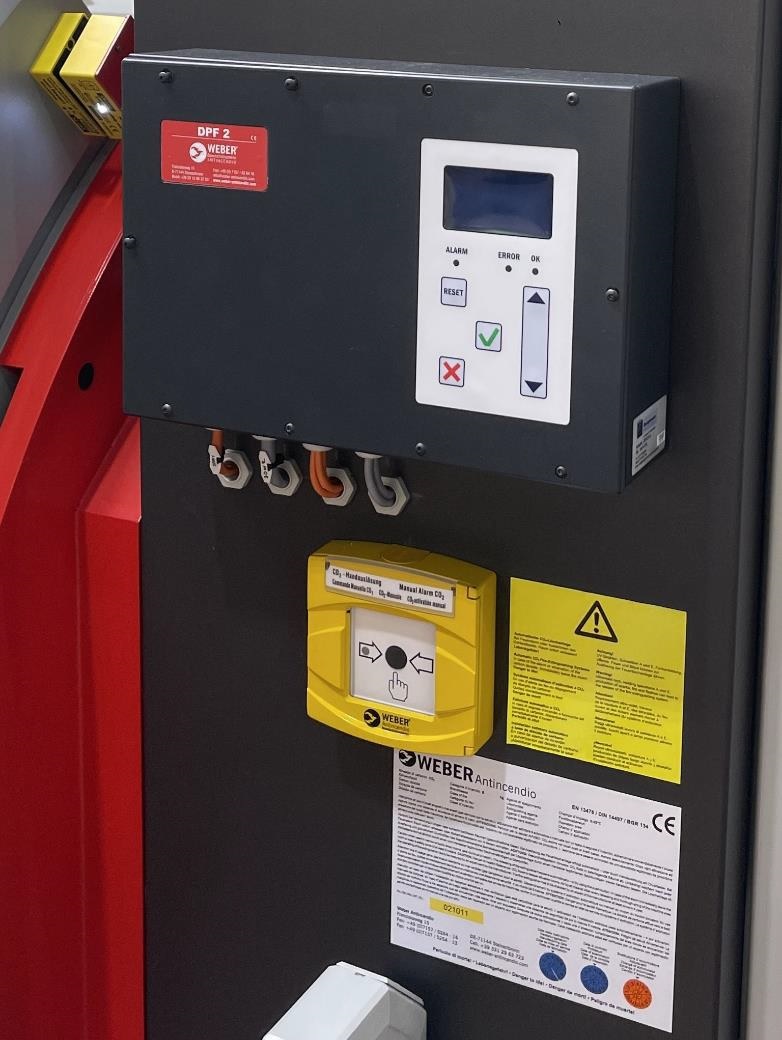

Automatische CO2-Feuerlöschanlage
für Schleiföl, Integriert in NC540-Maschine
Transformer
Für verschiedene elektrische Netze oder Isolationstransformatoren
M2Me Fernwartung
Fernwartung-Zugriff RAS-E für Wartung, Updates und Service
