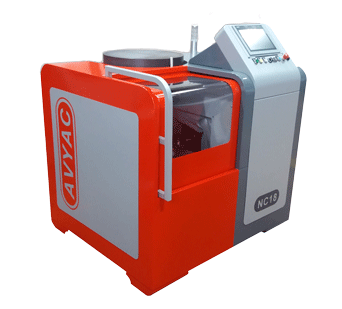

Affûteuse de forets et fraises carbures et HSS de Ø1 à 14.5 mm
Fabricant, affûteur ou utilisateur, la NC18 est solution la plus économique, automatique et autonome pour l’affûtage de vos outils
û
Points clés
Compacte, polyvalente et intuitive, l’affûteuse de forets et fraises NC 18 est la solution idéale pour affûter tous vos outils avec précision et rapidité. Que vous soyez affûteur, fabricant d’outils ou industriel, sa flexibilité accompagne le quotidien de vos outils depuis plus de 15 ans.
Une courte formation suffit pour permettre à vos opérateurs de réaliser une grande variété de géométries d’affûtages sur vos fraises et forets hélicoïdaux, tels que des dépouilles curvilignes, facettes, amincissements d’âme, deuxième angle de pointe, étages, rayons…
- Plage de diamètres de 1 à 8 mm ou en option de 2 à 14.5 mm
- Cinématique : disposition idéale des 5 axes avec ses courtes distances de déplacement pour un gain de temps et de productivité
- Interface tactile intuitive : prise en main rapide, programmes préconfigurés développés en interne, formation courte pour les opérateurs
- Surface au sol réduite : machine facilement intégrable dans tout atelier
- Entièrement automatique : chargeur circulaire économique jusqu'à 90 outils, pour les séries ou différenciés.
- Grande polyvalence : Nombreux types d’outils et affûtages pris en charge: forets, fraises, forets 3/4, poinçons, forets aléseurs, forets à fond plat, outils de gravure, tarauds...
Spécifications techniques
Dimensions ( L x P x H)
1 400 x 1 200 x 1 500 mm
Poids
1000 Kg
Outils affûtés
Ø 1 à 8 mm – longueur max. : 350 mm
Ø 2 à 14,5 mm (en option)
Electrobroche
2,2 kW / max. 6000 tr / min
Outils de serrage pneumatique
Pinces W12 (Ø1–8 mm) – W20 (Ø2–14,5 mm) – mandrin 6 mors Ø5–14 mm
Meules
Ø 100 mm – CBN ou diamant
Système de refroidissement
Débit 65 l / min, huile entière ou émulsion
Commande numérique
SIEMENS SINUMERIK ONE avec écran tactile et moteurs à codeurs absolus
Détection d’outil
Palpeur 3D Marposs
Forets hélicoïdaux hélice à droite/gauche avec dépouille curviligne ou à facettes, forets 3/4 pour perçages profonds à 1 ou 2 lèvres, forets trépans ou forets pour la tôle, forets à fond plat, forets à bois, forets aléseurs, fraises à 1, 2, 3 ou 4 lèvres, fraises à chanfreiner, tarauds, pointes à graver, poinçons… Contactez-nous pour tout essais de faisabilité.
Options et accessoires
À qui s'adresse la NC18 ?
1. Vous êtes affûteurs professionnels et prestataires d’affûtage
Votre objectif : Rentabiliser chaque minute de production, enchaîner les géométries variées sans y passer des heures en réglages, et garantir une qualité constante qui fidélise vos clients exigeants.
Pourquoi s’équiper d’une machine d’affûtage CNC ?
Pour automatiser les volumes de réaffûtage, supprimer la pénibilité et les erreurs liées au travail manuel, et transformer l’affûtage en un centre de profit hautement productif et répétable.
Pourquoi choisir une affûteuse de forets Avyac NC18 ?
Parce que les affûteurs ont besoin de flexibilité et de fiabilité. La NC18 combine une autonomie de chargement de 90 à 300 outils (en fonction du diamètre) identiques ou différents, et une programmation simple et intuitive. Ses 5 axes permettent de basculer rapidement d’une série à une autre (du HSS au carbure), sans les temps de préparation fastidieux ou la complexité d’un centre universel de production lourd. La NC18, c’est l’affuteuse de forets et de fraises idéale pour encaisser le flux quotidien d’un atelier de service sans immobiliser un opérateur qualifié.
2. Vous êtes industriels et gros utilisateurs d’outils (Ateliers d’usinage, mécanique de précision)
Votre objectif : Réduire le coût global des outils coupants, éviter les ruptures de stock en production et maximiser la durée de vie des forets sur des matières difficiles.
Pourquoi s’équiper en interne d’une machine d’affûtage ?
Pour reprendre le contrôle de vos stock d’outils, éliminer les délais et les coûts d’externalisation du réaffûtage, et garantir que chaque outil réaffûté retrouve ses tolérances et ses performances d’origine.
Pourquoi choisir une affûteuse de forets Avyac NC18 ?
Contrairement aux machines d’établi ou manuelles qui occupent votre personnel et limitent le nombre et la variété des géométries affutées, ou aux grands centres d’usinage difficiles à amortir, la NC18 offre un ROI rapide et mesurable au cœur de votre site de production. Elle permet à un opérateur de production, magasinier ou responsable d’outillage de lancer des séries de réaffûtage en toute autonomie, garantissant que vos centres d’usinage ne manquent jamais d’outils affûtés prêts à l’emploi.
3. Vous êtes fabricants de forets, fraises et micro-outils
Votre objectif : Assurer un contrôle qualité irréprochable sur de petites et moyennes séries, tout en maintenant une réactivité maximale sur les spécificités demandées par leurs clients finaux.
Pourquoi s’équiper d’une machine d’affûtage et de ré-affutage ?
Pour libérer du temps sur vos machines de production à plus forte valeur ajoutée. Une machine à CN 5 axes vous assure de respecter des tolérances strictes et des géométries d’affûtage complexes sur des diamètres de Ø 1 à 14,5 mm.
Pourquoi choisir une affûteuse de forets Avyac NC18 ?
Parce que la NC18 excelle dans la rectification de haute précision dédiée aux fraises et forets. Elle vous évite d’engorger vos grands centres multi-tâches (souvent dédiés à la fabrication) en confiant l’étape critique de la géométrie de pointe à une machine spécialisée, compacte, conçue et fabriquée en France, avec un support technique de proximité et réactif.
