用于全自动加工和刃磨直径为 1 至 14.5 mm 的硬质合金和高速钢钻头的最经济的解决方案
为您的车间选择 NC18 能让您灵活地选择硬质合金和高速钢钻头的生产和刃磨。
只需短期培训，操作员就能生产出各种刃磨几何形状，如曲线浮雕、切面、腹板减薄、第二点角度、台阶等。
- 占地面积小：机器尺寸仅为 1400 x 1200 x 1500 毫米
- 运动学：5 个轴的布局合理，移动距离短。
- 触摸屏，即插即用：AVYAC 的软件简单易用，逻辑性强。
- 人体工程学设计：从外部装载，操作快速可靠，卸载工具时无需停止正在进行的循环。
- 全自动：经济型圆形装载机，最多可装载 90 件工具，用于系列化或差异化装载。
-
5 轴数控系统： SIEMENS SINUMERIK ONE 配有触摸屏，可实现多种应用：麻花钻、4 齿以下铣刀、阶梯钻、3/4 钻、木钻、倒角刀、冲头、雕刻刀头...
如需特殊工具，请联系我们。 -
工具夹持：钳子或夹钳

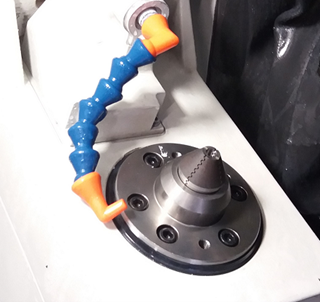

Schaublin W20 夹头 Ø2-14.5mm
Schaublin W12 夹头 Ø1-8mm
6 爪夹头 Ø5-14mm - 装载机：90 件工具容量的圆形装载机。可单独调节。
- 卸载容器：自动、轻柔地卸载到油盘内。
技术规格
尺寸 ( 宽 x 深 x 高 ) ：
1 400 x 1 200 x 1 500 mm
重量
1 000 Kg
夹紧装置
气动精密钳子 W12、W20 或钳口
砂轮
直径 100 – CBN 或钻石
电主轴性能
2.2 千瓦/最大 6000 转/分钟
润滑系统
流量 65 升/分钟，全油或乳化液
数控
西门子 SINUMERIK ONE 触摸屏
伺服电机
带绝对编码器系统的西门子同步电机
工具检测
Marposs 3D 触摸探头
尺寸 磨好的工具
直径 1 至 8 毫米 – 最大长度 长度：320 毫米
直径 2 至 14.5 毫米（可选）
右旋麻花钻，带曲线或刻面浮雕
用于深孔钻的 3/4 英寸钻头，带 1 或 2 个唇瓣
钣金钻头
阶梯钻头
平底钻
木钻
铰刀钻
单唇、双唇、三唇或四唇铣刀
沉孔钻
丝锥
雕刻点
冲头
可选
数控
B&R 自动化触摸屏，B&R 电动化
夹紧装置
由钳子或夹钳夹持、
Schaublin W20 夹头 Ø2-14.5mm
W12 Schaublin 夹头 Ø1-8mm

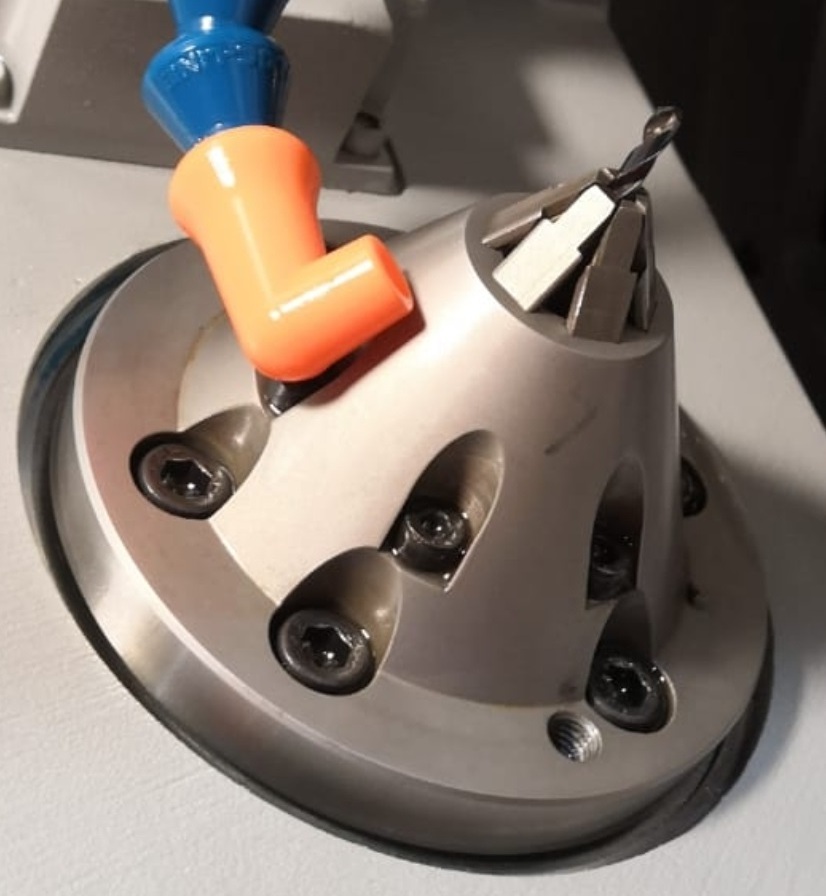

6 爪夹头 Ø5-14mm

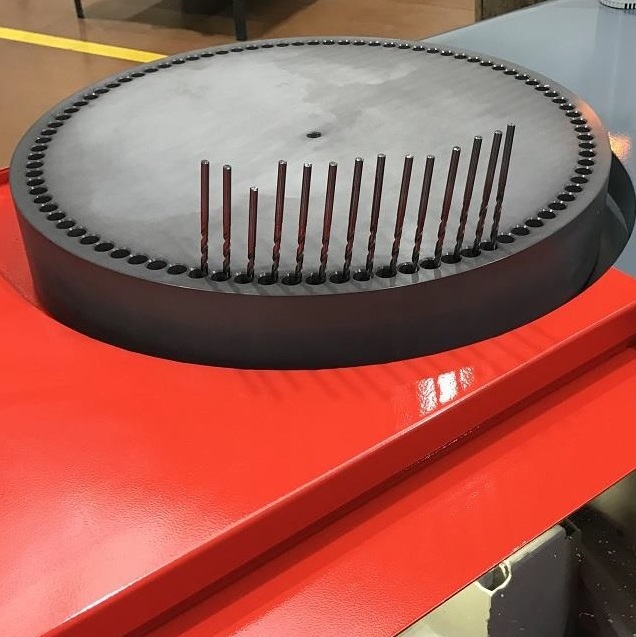

自动装载机
90 件工具容量的旋转台装载机
新功能：可单独调节，灵活性更高

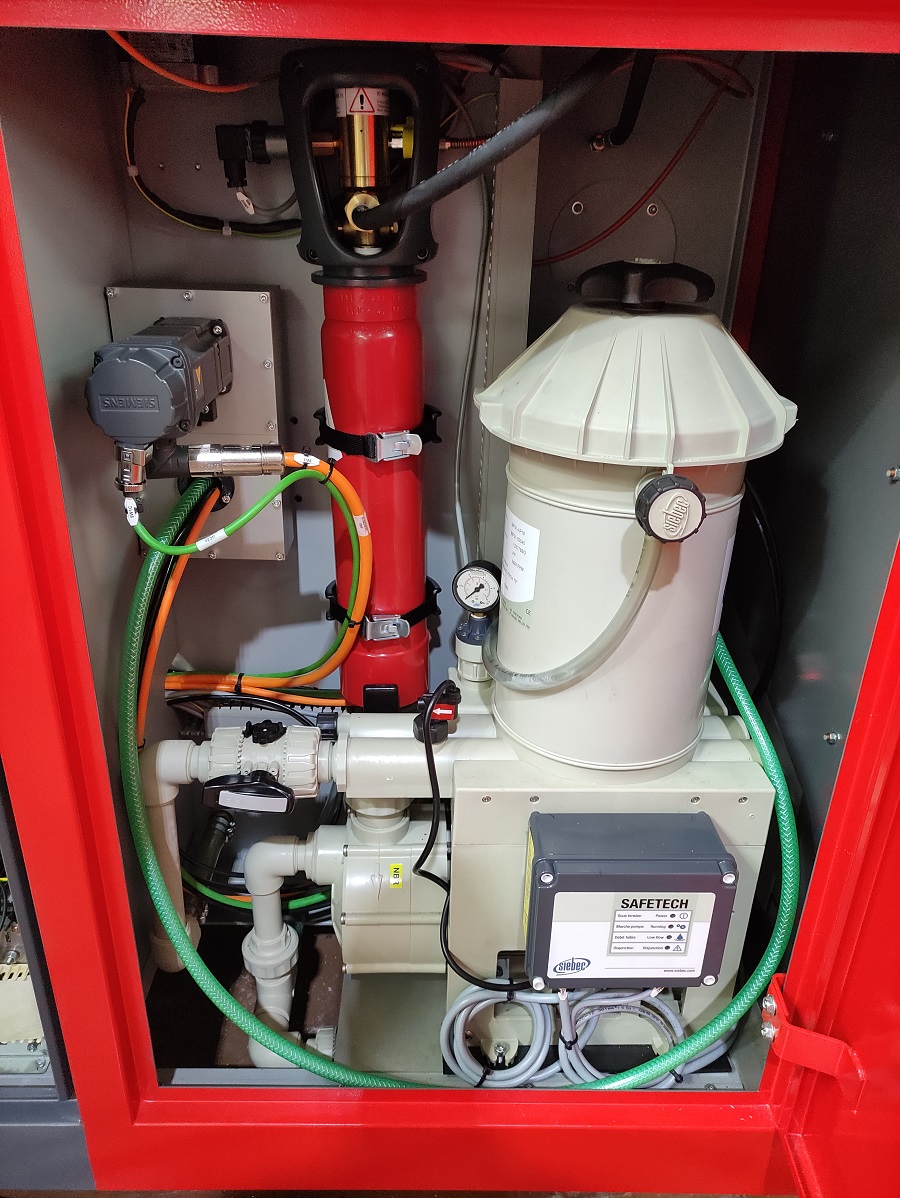

集成式切削液过滤
全油或乳化液滤芯（5 μm – 20 μm）

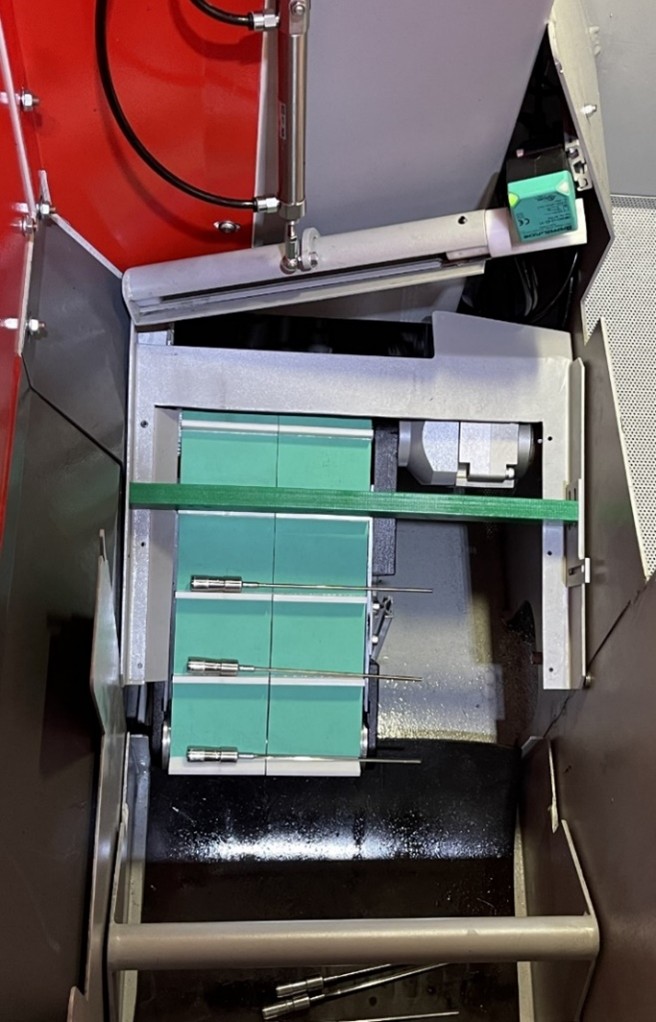

综合卸载
平稳地自动卸载到浸没式篮筐中

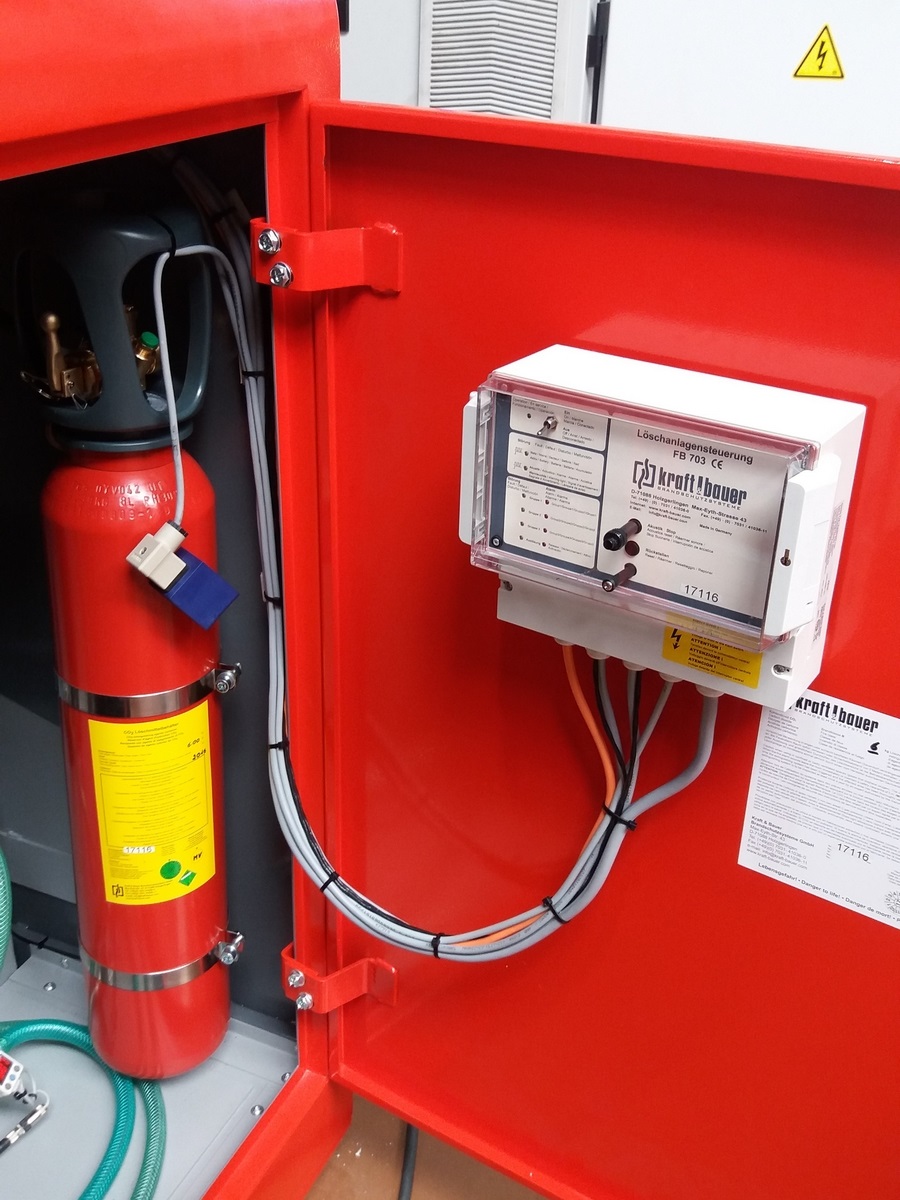

内置自动灭火器
全油工作的防火保护

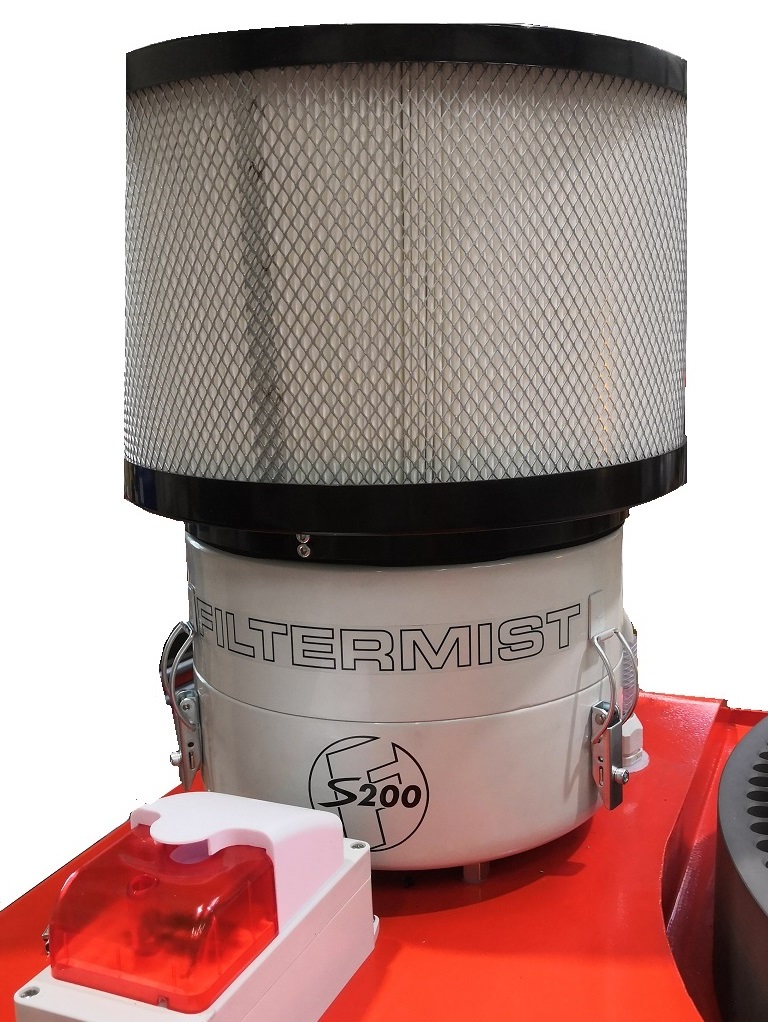

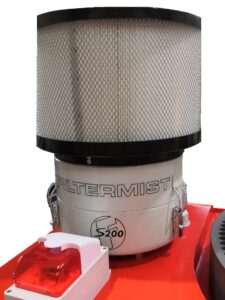

油雾吸尘器
通过离心冲击过滤从空气中分离气溶胶的系统

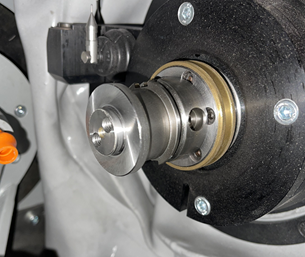

HSK40 电主轴
非常适合在机器外对车轮进行准备、修整、平衡和测量操作，适用于 1 或 2 个车轮
电气变压器
其他网络或隔离
集成调制解调器
ETIC TELECOM 用于远程机器维护的 M2Me 系统
