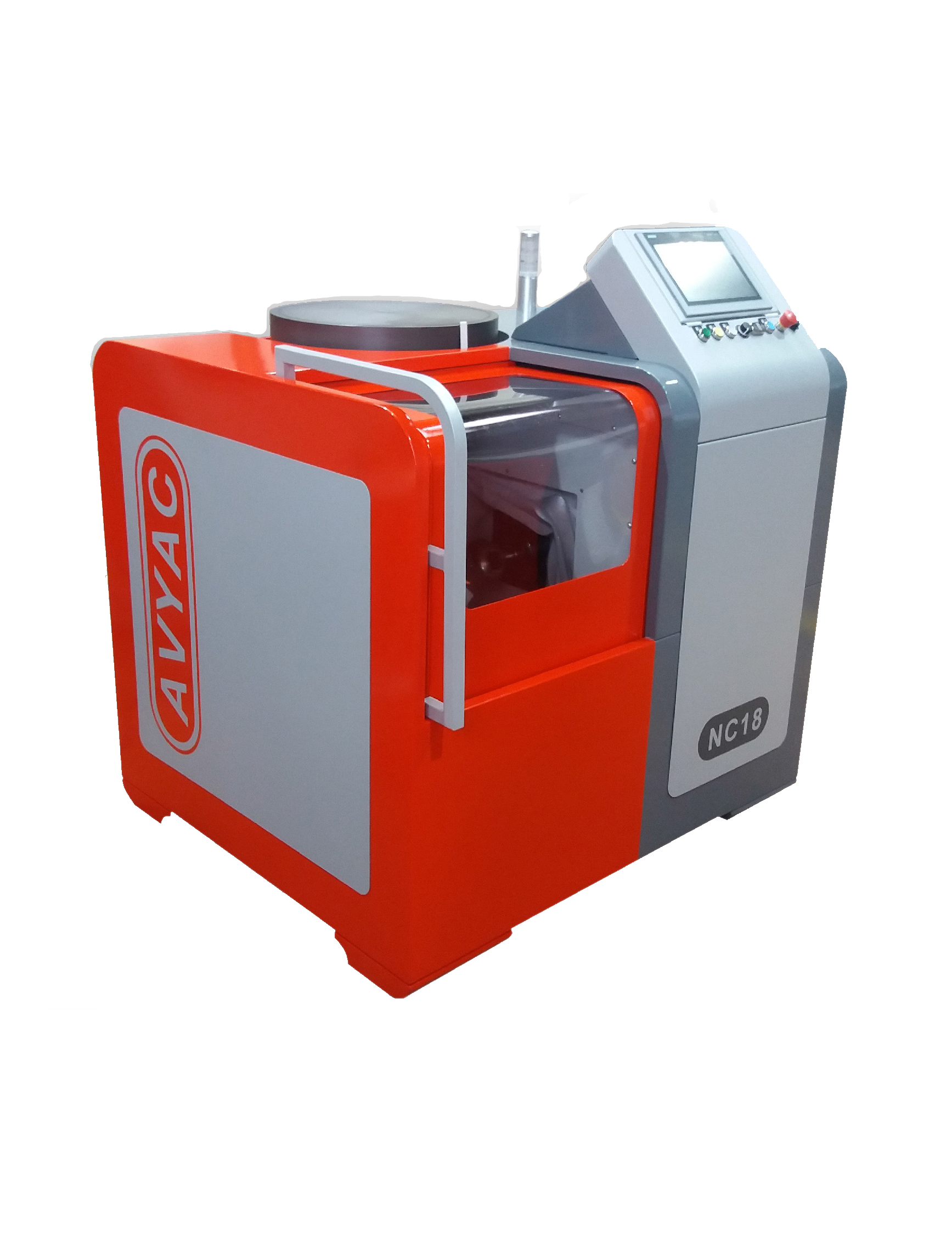

Vollautomatisches Herstellen und Nachschleifen von HSS / VHM Bohrer von 1 bis 8 mm (optional 2 – 14,5 mm)
Schnell, einfach, zuverlässig, genau, Ihr nächster echter Kostensparer
Die NC18 für Ihre Werkstatt zu wählen bedeutet, sich Flexibilität bei der Wahl der Herstellung und des Schärfens von Hartmetall- und HSS-Bohrern zu verschaffen.
Eine kurze Schulung reicht aus, damit Ihre Bediener die unterschiedlichsten Schärfgeometrien herstellen können, wie z Kegel- oder Facettenrelief, Stegausdünnung, zweiter Spitzenwinkel, Stufen…
- Kompakter Maschinenständer : Maschinenständer 1.400 x 1.200 x 1.500 mm

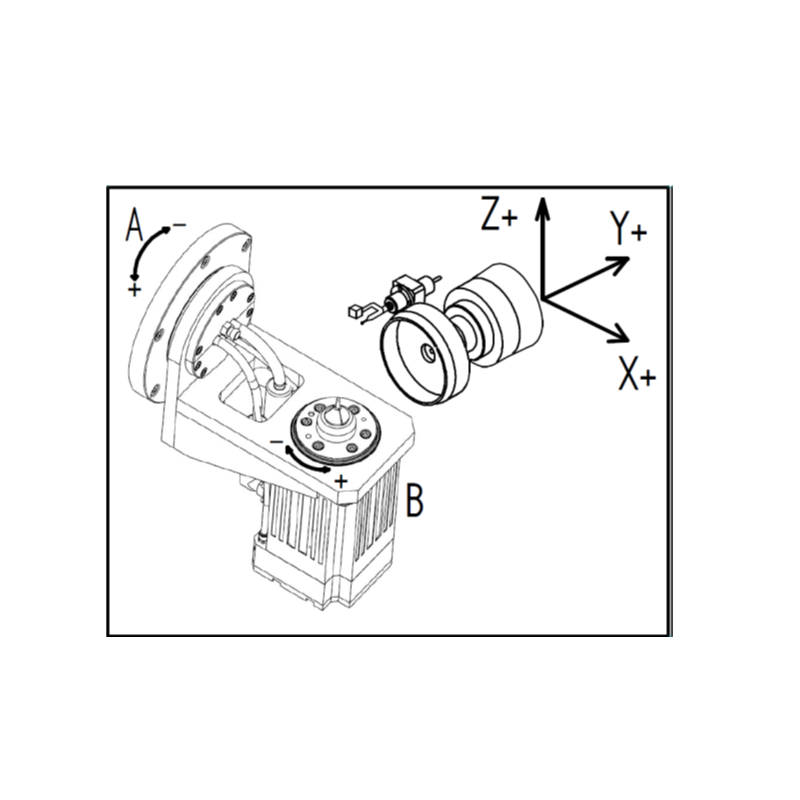

- Kinematik : ideale 5-Achsen-Anordnung, kurze Verfahrwege, Zeitersparnis

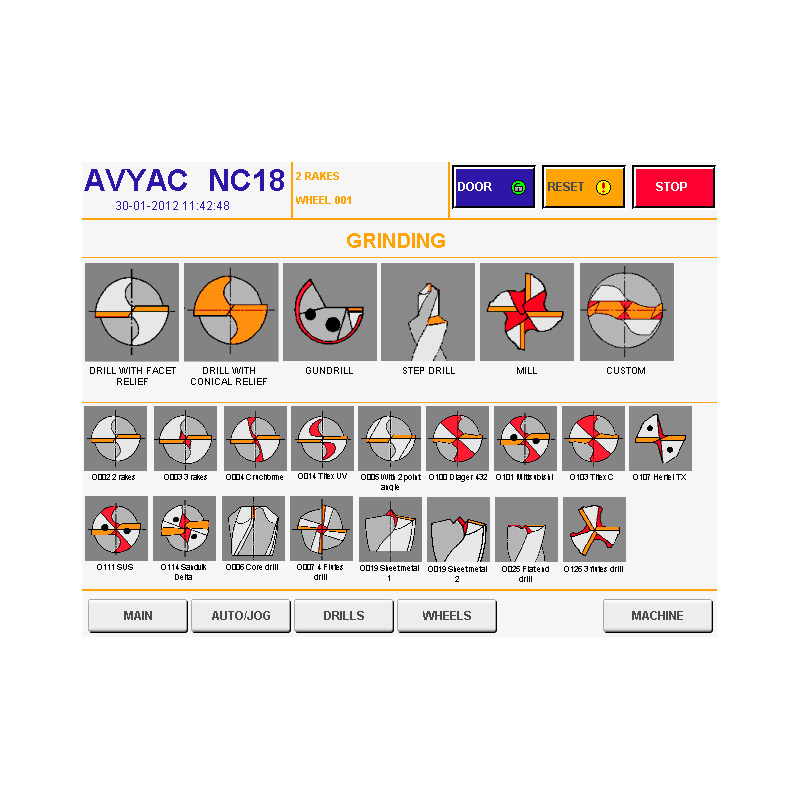

- Touchscreen, plug and play : AVYAC’s Software einfach, visuell, logisch
- Ergonomie : Externes Laden, sicherer Betrieb, einfach, zuverlässig
- Voll-Automatik : Wirtschaftlicher Rundlader mit bis zu 90 Werkzeugen, für serielle oder differenzierte Programme
-
1. 5 Achsen NC : SIEMENS 840D SL mit Touchscreen, ermöglicht eine Vielzahl von Anwendungen: Spiralbohrer, Schaftfräser bis 4 Zähne, Stufenbohrer, Einlippenbohrer, Holzbohrer, Senker, Stempel, Stichel...

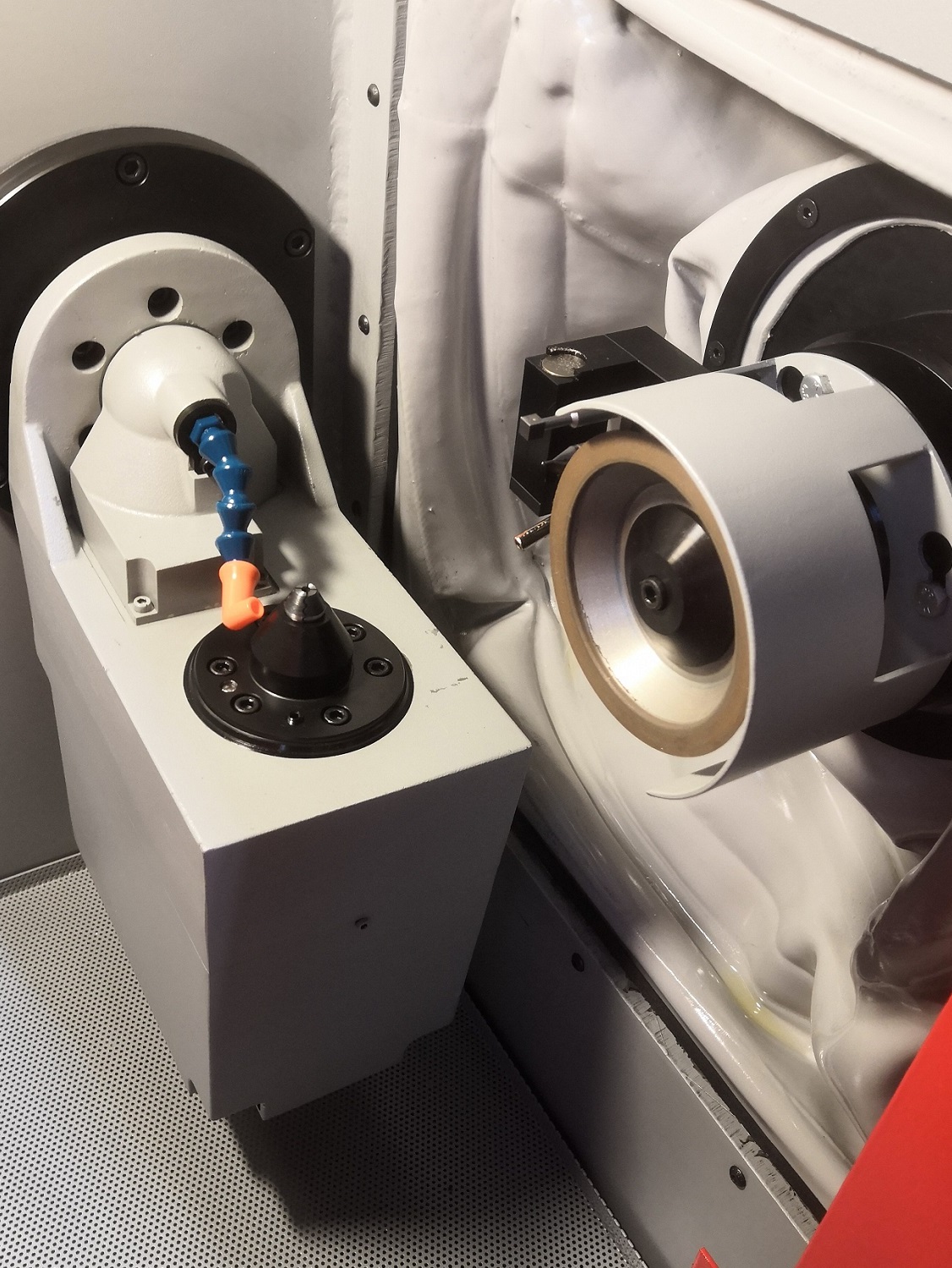

Kontaktieren Sie uns für Sonderwerkzeuge - 2. Spannbereich : mit Spannbacken oder Spannzangen, W12 Schaublin-Spannzangen Ø1-8mm, W20 Schaublin-Spannzangen Ø2-14,5mm, 6-Backen-Dorn Ø5-14mm

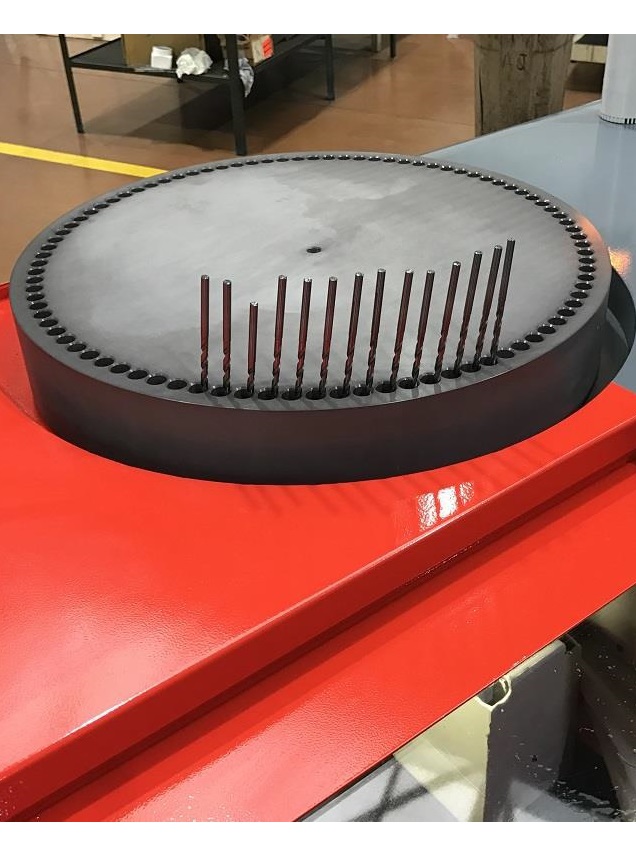

- 3. Lader : Kreislader Kapazität 90 Werkzeuge. Individuelle Anpassung möglich.
- 4. Innenbehälter: automatisches, schonendes Entladen über pneumatischen Antrieb in Öl
Technische Daten
Maße (BxTxH)
1 400 x 1 200 x 1 600 mm
Gewicht
1 000 Kg
Werkzeug Spannen
Pneumatisch, Präzisions-Spannzange W12 / W20 oder 6-Backen-Dorn
Schleifscheiben
Ø 100 – CBN oder Diamant
Spindel Leistung
2.2 kW / max. 6000 U/min
Kühlsystem
Förderleistung 65 l/min, Schleiföl oder Emulsion
CNC-Steuerung
SIEMENS Sinumerik 840D SL mit Touchscreen
Servomotors
Siemens-Synchronmotoren mit Absolut-Encoder
Werkzeug-Taster
Marposs 3D Sensor
Werkzeug-Größen
Ø 1 bis 8 mm – max. Länge: 320 mm
Ø 2 bis 14,5 mm (optional)

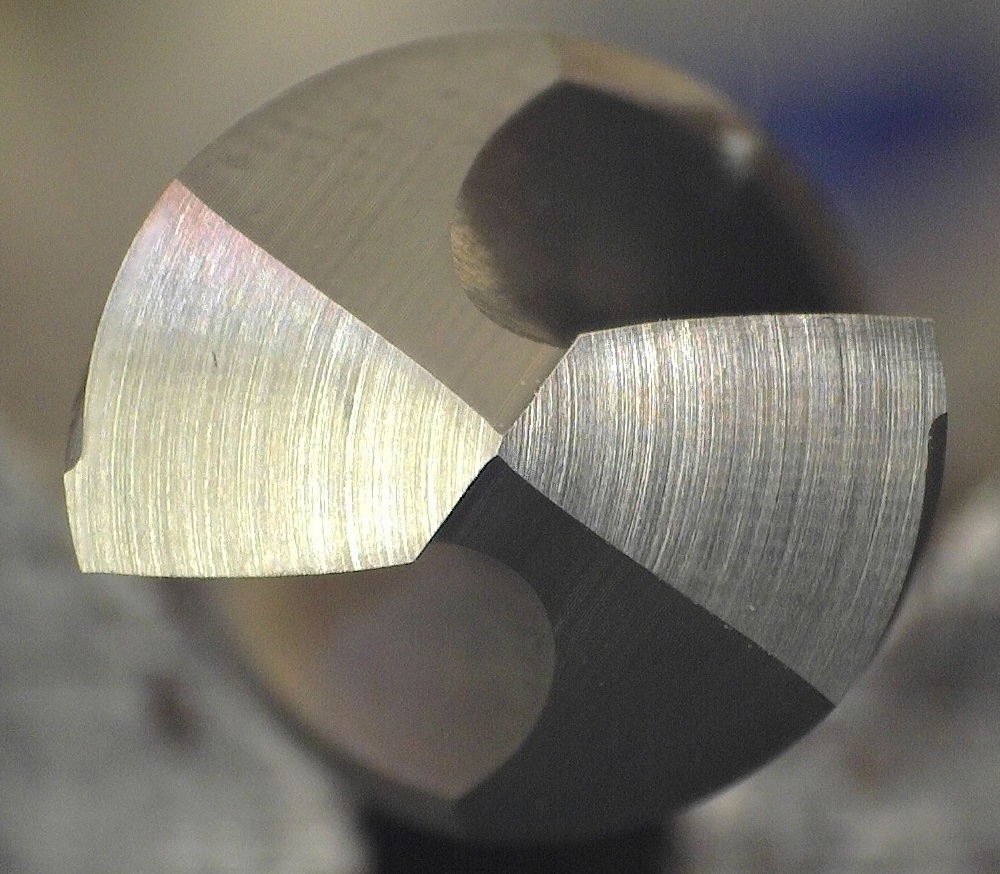

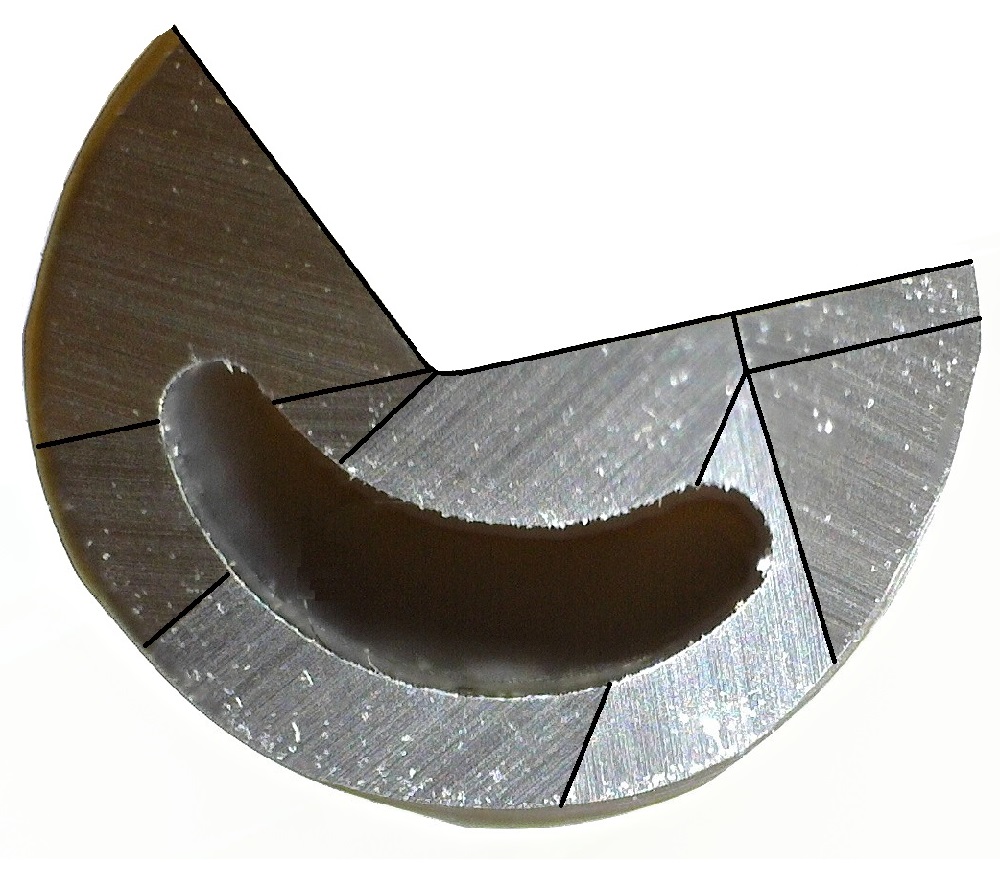

Rechtsdrall-Spiralbohrer mit Kegelmantel- oder Flächenanschliff ( 2/3 Schneiden )

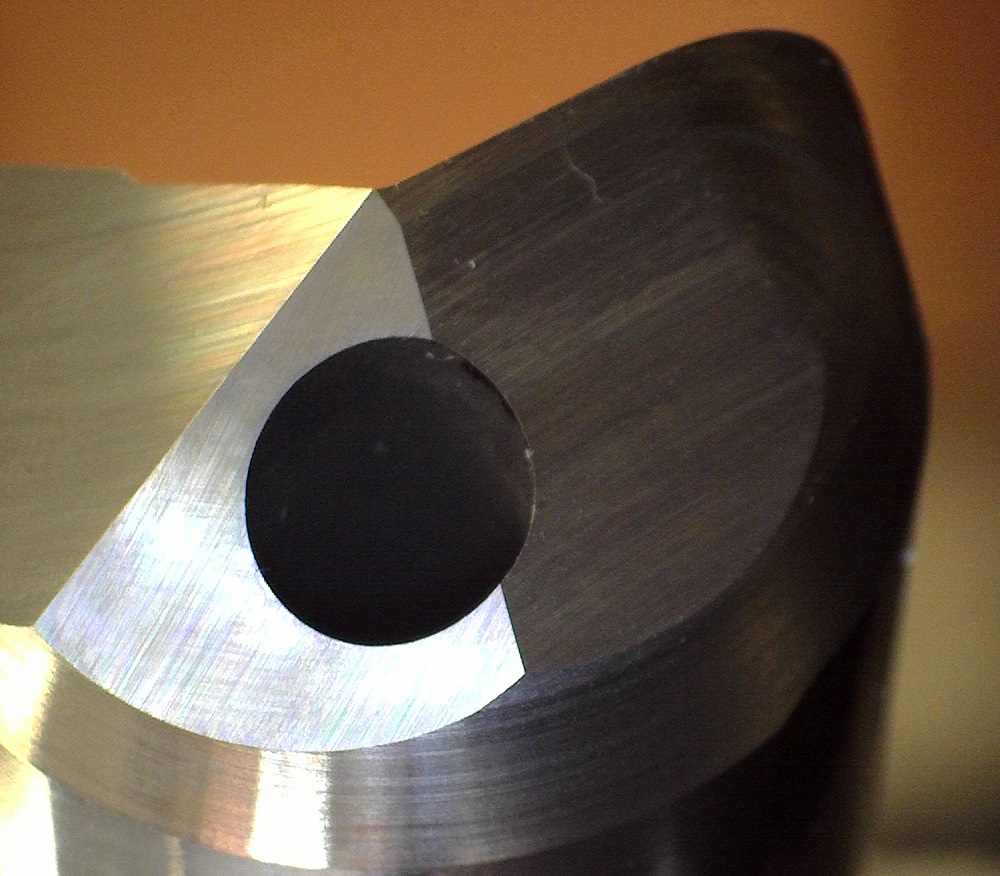

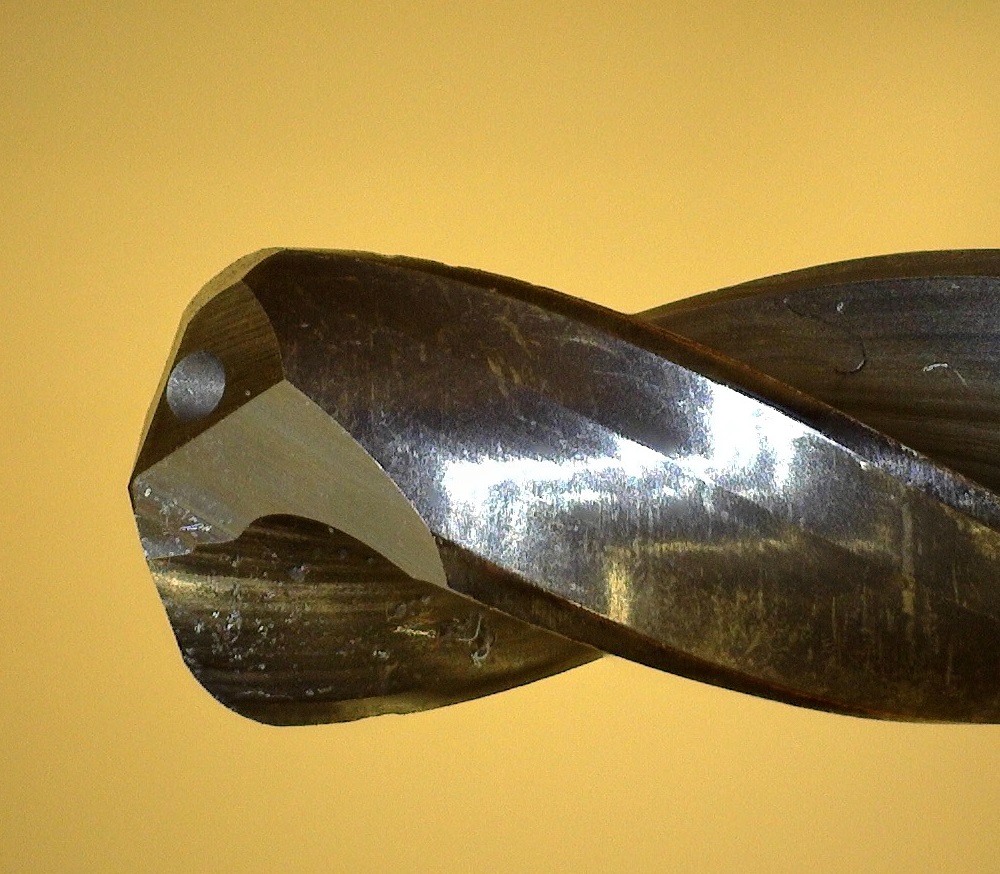

Einlippenbohrer zum Tieflochbohren mit 1 oder 2 Schneiden
Blechbohrer
Stufenbohrer

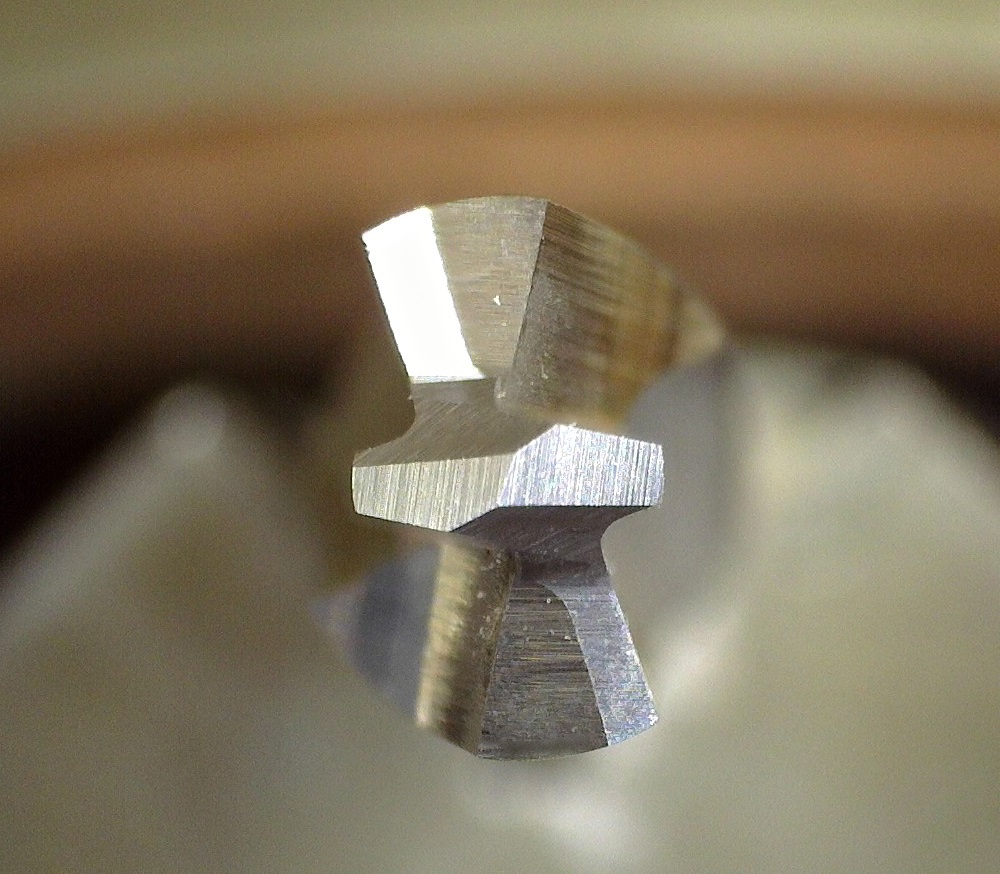

Flachbodenbohrer

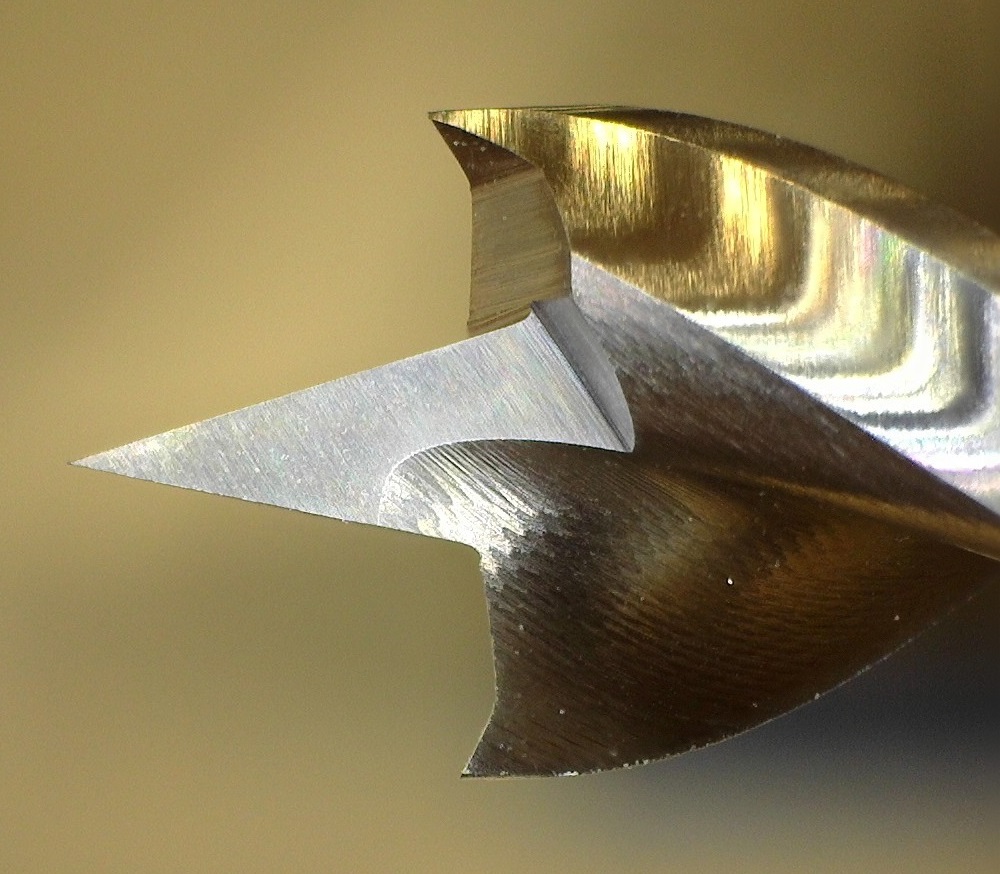

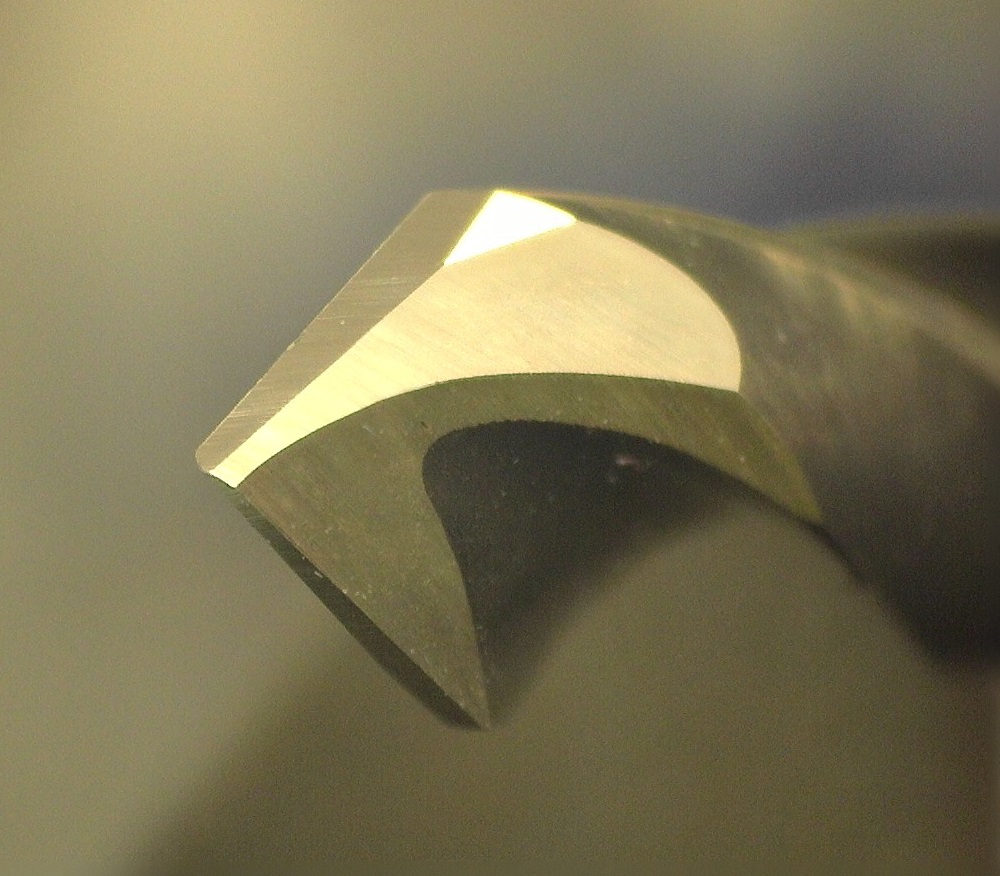

Brad Point, Holzbearbeitungsbohrer
Reibahle
Schaftfräser mit 1, 2, 3 oder 4 Schneiden
Senker

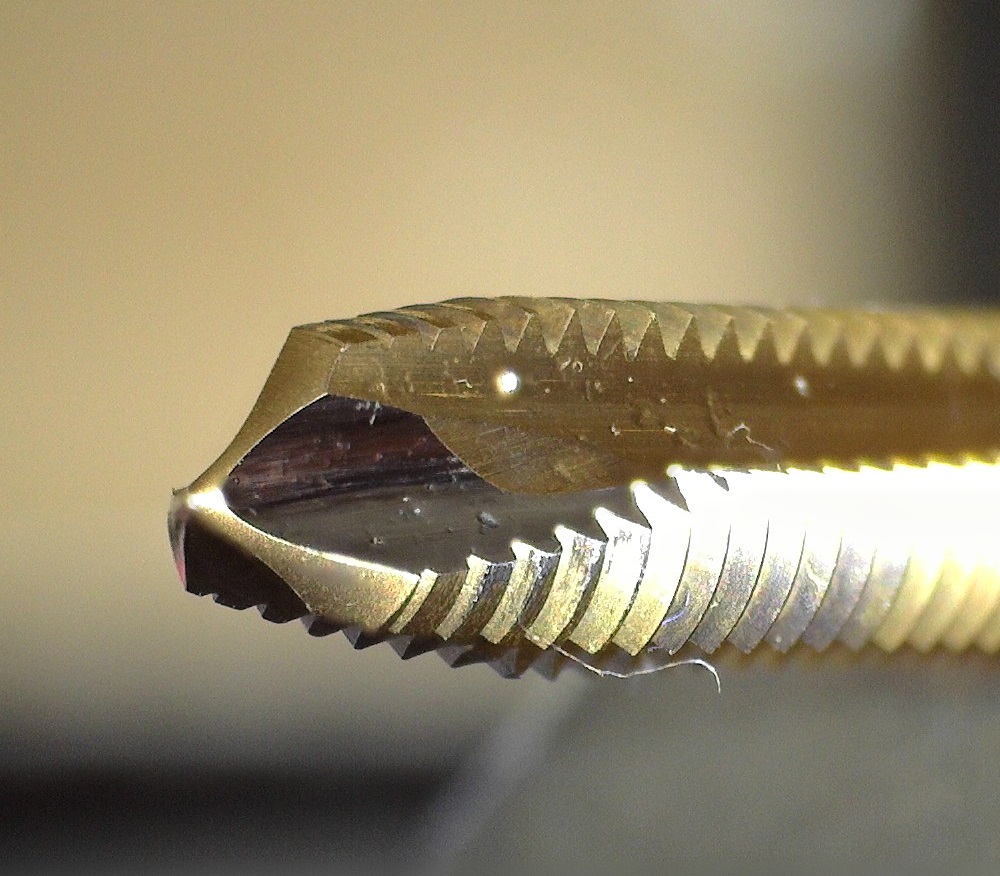

Hähne

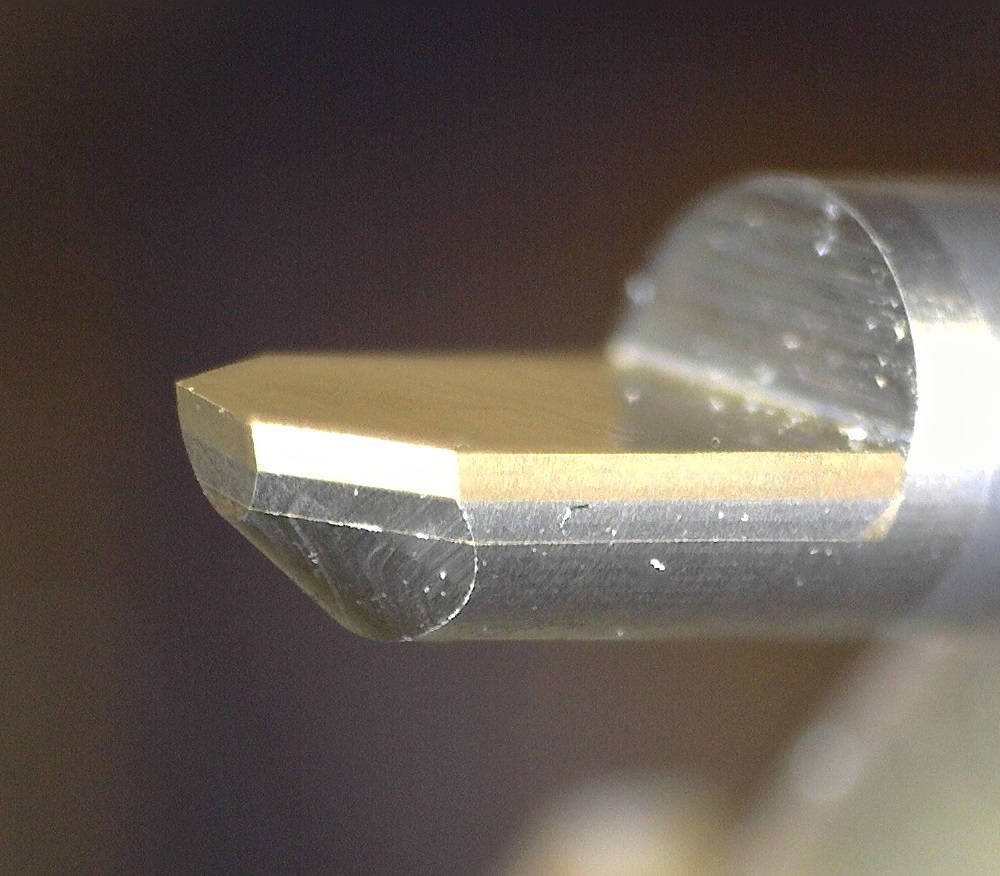

Gravierwerkzeuge
Schläge…
Optional
CNC-Steuerung
B&R Automation Touchpanel, mit B&R Servomotoren
Spannbereich
mit Backen oder Spannzangen :
W12 Schaublin-Spannzangen Ø1-8mm
W20 Schaublin-Spannzangen Ø2-14,5mm

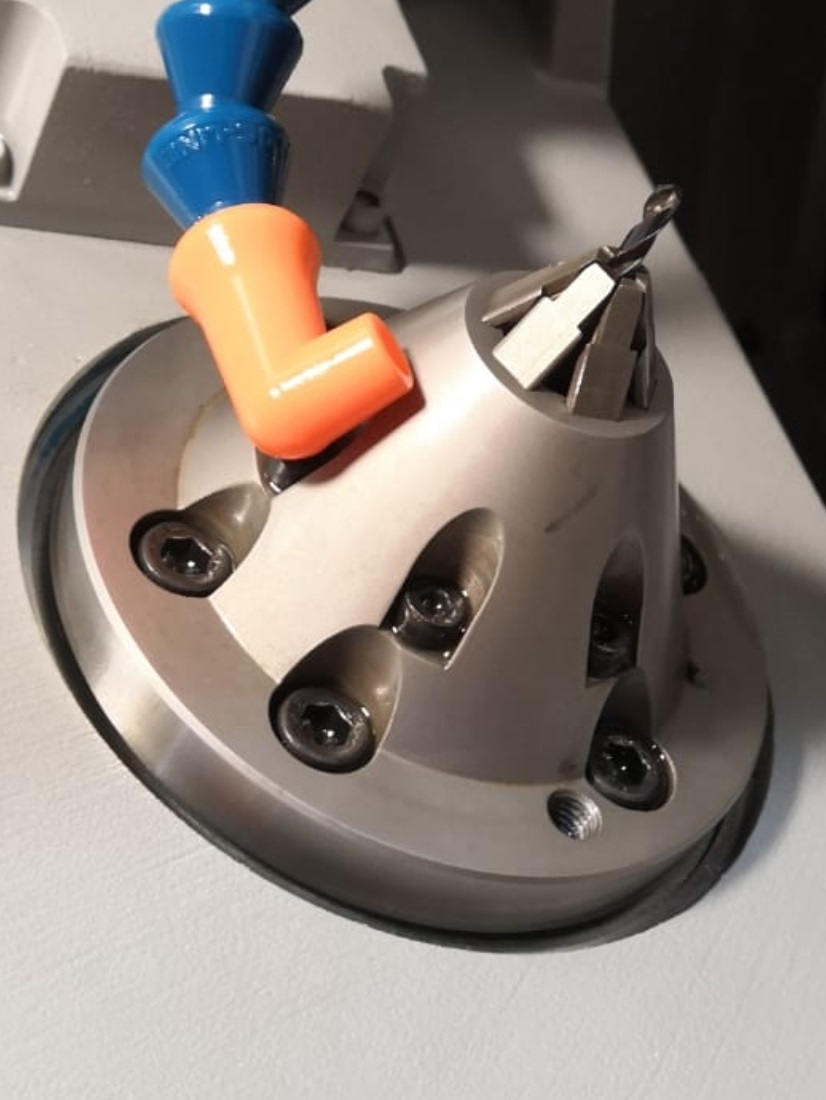

6 Backen Dorn Ø5-14mm
Lader
Kreislader Kapazität 90 Werkzeuge, individuelle Anpassung möglich

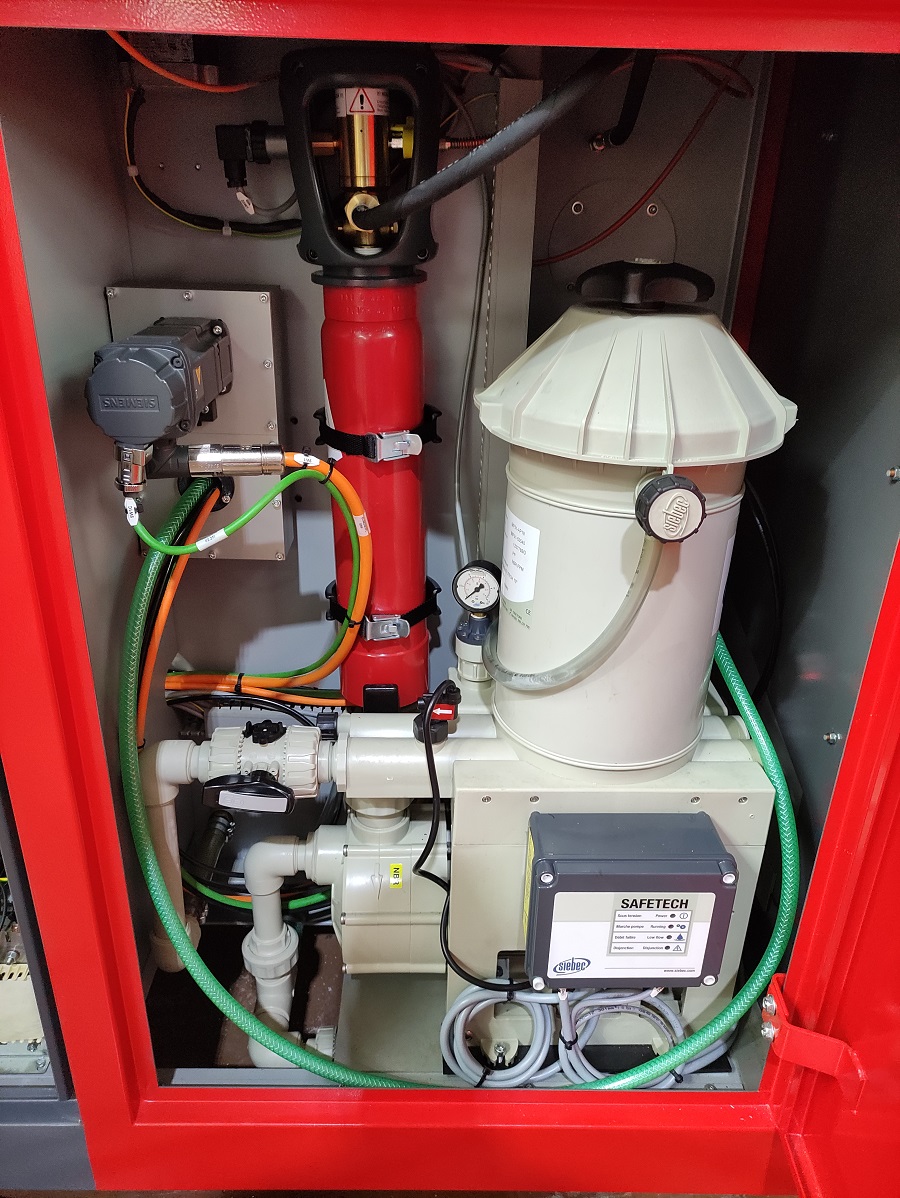

Filterung Kühlmittel
Filterkartusche für Schleiföl oder Emulsion (5μm- 20μm)
Integriert Behälter
Automatische, schonende Entladung nach Außen

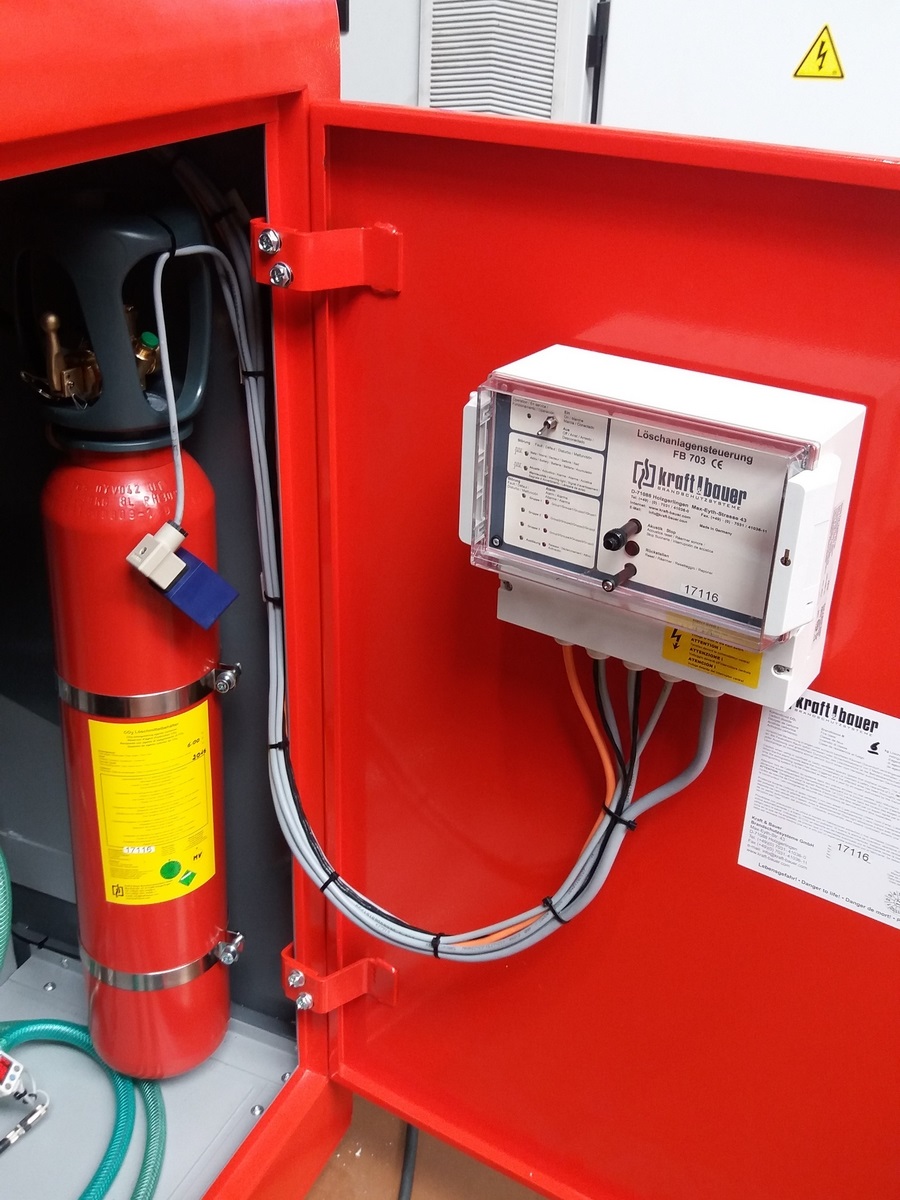

Automatische CO2-Feuerlöschanlage
für Schleiföl, Integriert in NC18-Maschine

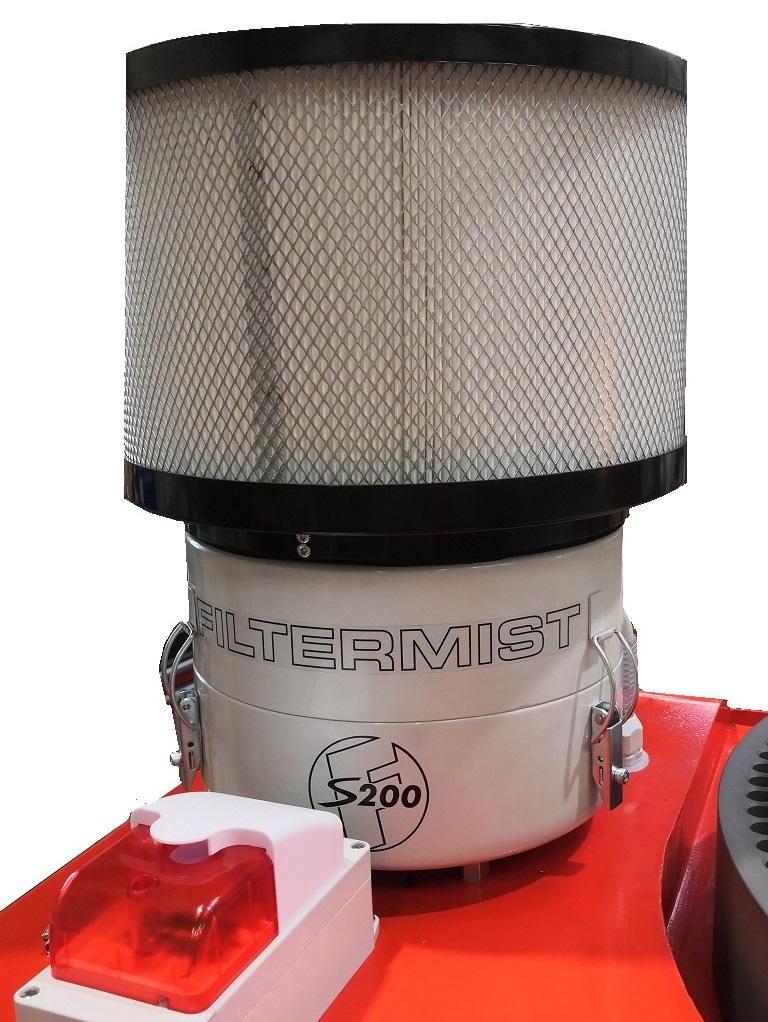

Kühlnebelabsaurung
Das Öl wird durch Zentrifugalaufprall aus der Luft entfernt, System installiert auf der Oberseite der Maschine
HSK40 spindle
Ideales Gerät um das Rad außerhalb der Maschine vorzubereiten, auszuwuchten und zu messen, für 1 oder 2 Schleifscheiben
Transformer
Für verschiedene elektrische Netze oder Isolationstransformatoren
M2Me Fernwartung
Fernwartung-Zugriff RAS-E für Wartung, Updates und Service
