NC 540

La solution 5 axes indispensable pour l'affûtage de vos forets HSS et carbure, diamètres de Ø5 à 40 mm, longueur maximale 2000 mm

L’Avyac NC540 vous offre une solution carénée unique pour l’affûtage de vos forets de grande dimension. D’une grande stabilité, elle assurera la production et l’affûtage de vos forets HSS / Carbure avec une grande variété de géométries d’affûtage, tels que curviligne, facettes, amincissements d’âme, deuxième angle de pointe, étages…

Spécifications techniques

Dimensions (LxPxH)
2200 x 1600 x 2600 mm
Poids
2 000 kg
Outil de serrage
Pneumatique, pince de précision W25, biconique ou mors
Meules
Ø 100 à Ø 150 – CBN ou diamant
Performances de la broche
Cônes ISO 30 – puissance 4,5 kW – max. 12000 tr / min
Système pneumatique de serrage des cônes
Montage jusqu’à 3 meules
Système de refroidissement
Débit 50-90 l / min, huile entière ou émulsion
CNC
SIEMENS Sinumerik 840D SL avec écran tactile
Servomoteurs
Moteurs SIEMENS synchrones avec système de codeur absolu
Détection d’outil
Palpeur 3D Marposs
Outils affûtés
Ø 5 à 40 mm – Longueur max: standard 1000 mm (en option 2000 mm)

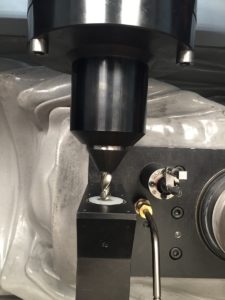

  • Forets hélicoïdaux hélice à droite avec dépouille curviligne ou à facettes

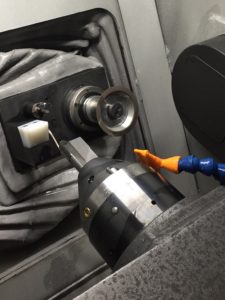

  • Forets 3/4 pour perçages profonds à 1 ou 2 lèvres
  • Forets trépans ou forets pour la tôle
  • Forets à fond plat
  • Forets à bois
  • Forets aléseurs
  • Fraises à 1, 2, 3 ou 4 lèvres
  • Fraises à chanfreiner
  • Tarauds
  • Pointes à graver
  • Poinçons

En option

CNC
Écran tactile B&R Automation, motorisation B&R
Système de préhension
Mors pneumatiques
  • Ø5 à 15 mm
  • Ø15 à 27 mm
  • Ø27 à 40 mm
  • Pinces W25
  • Pinces biconiques pour gros Ø

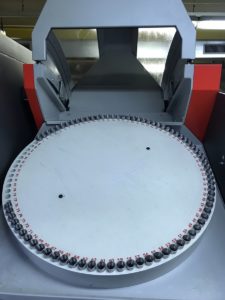

Chargeur automatique
Chargeur à plateau circulaire jusqu’à 90 outils. max. Ø25 mm – longueur max. 450 mm
Déchargement standard dans bac intérieur
Sa programmation permet de réaliser un affûtage différent pour chaque foret du chargeur, de manière automatique
Déchargement pour outils carbures
Système de déchargement par vérin pneumatique pour réceptionner les outils et les guider jusqu’au bac de déchargement immergé.

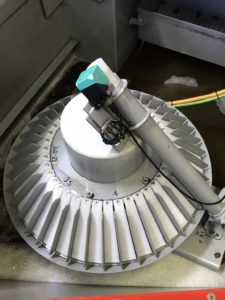

Carrousel indexé de déchargement
Déchargement indexé pour affûter différents diamètres de forets et les trier une fois affutés.
Rallonge de 2000 mm
Pour les forets longs à chargement manuel

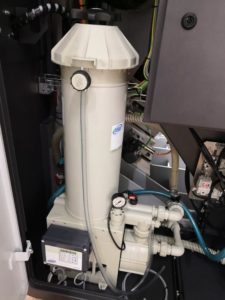

Filtration intégrée du liquide de coupe
Par cartouche filtrante pour l’huile 5 μm ou l’émulsion 20 μm.

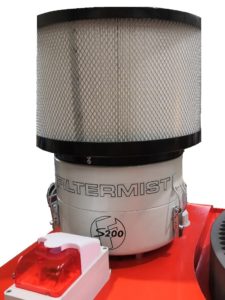

Aspirateur à brouillard
Dispositif d’extraction et de filtration des brouillards d’huile.

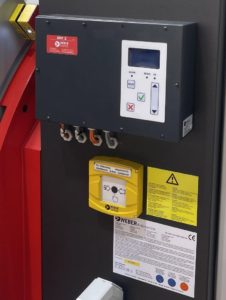

Extincteur automatique intégré
Protection incendie pour le travail à l’huile entière
Transformateur électrique
Pour autres réseaux ou d’isolement
Modem intégré
Système M2Me d’ETIC TELECOM qui permet une maintenance à distance des machines
Oelheld, partenaire pour lubrifiants et huiles de coupe
